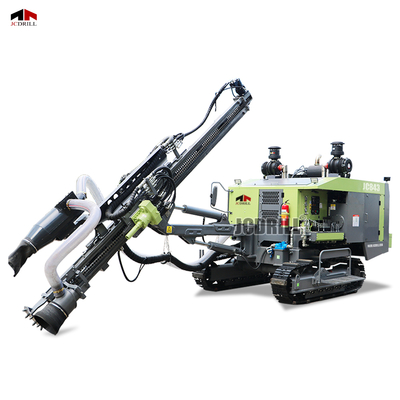

프리미엄 로터리 시스템 에어 컴프레서 통합 다운 더 홀 암반 발파 홀 지상 드릴링 리그 (집진기 포함)

>> 제품 설명

JC843는 중심 깊이 프로젝트에서 정밀 드릴링을 위해 설계되었으며 안정적이고 효율적인 구멍 형성을 달성하기 위해 강력한 전력과 고급 공급 기술을 결합합니다.최대 21m까지의 굴착 깊이와 φ90에서 115mm 사이의 구멍 지름에 설계된, 그것은 온화한 바위 조건에서 일관된 성능을 요구하는 응용 프로그램에 이상적입니다.리그의 회전 시스템은 Eaton 2K 시리즈 모터를 갖추고 있으며 최대 2200N · m 토크와 0 ~ 100rpm의 변수 속도를 제공합니다., 제어 된 굴착 역학을 제공합니다. 그것의 공급 시스템은 원동으로 구동 된 체인 메커니즘을 사용하여 3400mm 스트로크와 1100mm 연장으로 부드럽고 신뢰할 수있는 공급 움직임을 보장합니다.최대 12kN의 공급력을 가하고 최대 1m/s의 공급 속도를 가할 수 있습니다.높은 출력 162kW Yuchai 디젤 엔진에 의해 구동, JC843는 1.8MPa 작업 압력에서 15m3/min를 제공하는 두 단계 압축 공기 시스템을 통합,구멍 아래로 갈고리 효율을 위해 공기 에너지 최적화. 리그의 고강성 철기 공급 빔과 내구성 프레임 구조는 무거운 작업 부하에서 운영 안정성과 수명을 향상시킵니다. 9.5톤 무게와 8400 × 2300 × 2400 mm를 측정합니다.리그는 관리 가능한 운송 크기와 상당한 힘을 균형을 이루고 있습니다.. 3km/h (고속) 및 1.5km/h (연속) 의 트램 속도와 함께, JC843는 사이트 이동 요구에 잘 적응합니다. 12 코어 건조형 먼지 수집기는 현장 대기 질과 유지 보수 편의성을 향상시킵니다.QIANGTIAN 제어 밸브와 수입 IP56 등급 전기 부품, JC843 정밀한 수압 제어와 강력한 환경 보호를 보장합니다.

>> 파라미터

>> 특징

>> 제어 시스템: 후쪽에 장착 된 제어 콘솔은 뚫기, 트램링 및 시스템 모니터링을 하나의 중앙 집중식 패널에 통합합니다. 실시간 진단을위한 스마트 기구로 장착되어 있습니다.오류 경고, 그리고 운영 피드백은 안전과 작업 흐름 효율성을 향상시킵니다.

>> 전력 및 공기 시스템: 안정적이고 연료 효율적인 성능을 위해 162 kW Yuchai 터보차저 디젤 엔진으로 구동됩니다. 1.8 MPa에서 15 m3/min을 공급하는 2 단계 압축 시스템과 결합되어,요구되는 DTH 작업을 위해 일관된 고압 출력을 보장합니다..

>> 회전 및 공급 단위: 이튼 2K 시리즈 모터는 0 ∼ 100 rpm의 무단 속도 범위에서 최대 2200 N · m의 토크를 제공합니다. 멀티 기어 회전 헤드는 다양한 지질 조건에 적응합니다.체인 구동 공급 시스템은 강한 수명을 위해 3400 mm 도중과 1100 mm 연장, 안정적인 밀고 당기는 힘.

>> 굴착 구조: φ64 × 3000 mm 굴착 막대와 3 "DTH 망치와 호환되며 φ90 ∼ 115 mm에서 21 m 깊이까지 굴착 구멍을 지원합니다.강화 된 고강성 철기 공급 빔 은 진동 을 최소화 하고 거친 환경 에서 장기간 내구성 을 보장 한다.

이동성 및 먼지 제어: 견고한 사이트 적응력 및 이중 속도 트램링을 위해 크롤러 체시와 장착 (빠른: 3 km/h, 느린: 1.5 km/h).통합된 12핵 건조형 먼지 수집기가 효율적인 입자 필터링을 보장합니다., 도시 또는 폐쇄 된 드릴 사이트에서 더 깨끗한 공기 및 더 안전한 운영을 지원합니다.

>> 적용

JC843 중심 깊이 바위 뚫기 프로젝트를 위한 DTH 크롤러 뚫기 기구

JC843는 중심 깊은 암석 형식에 대한 정밀 굴착을 위해 설계되었으며, 표면 광업, 석조 광산 폭발, 지열 탐사 및 지방 인프라 기초 프로젝트에 이상적입니다.굴착 깊이는 최대 21m, 구멍 지름은 φ90~115mm, 그것은 복잡한 지형에서 이동성과 안정성을 필요로하는 응용 프로그램에 적합합니다.

162kW의 유차이 디젤 엔진과 15m3/min @ 1.8MPa의 2단계 공기 압축기 덕분에 JC843는 구멍 아래 (DTH) 뚫기 위해 일관된 성능을 제공합니다.심지어 단단하거나 부서진 암석층에서도.

이튼 2K 시리즈 회전 모터는 0 ∼ 100 rpm의 변동 속도의 2200 N · m 토크를 제공하여 다양한 지질 조건에 적응합니다.체인 구동 공급 시스템과 고강성 강철 공급 빔은 최소한의 진동으로 효율적이고 정확한 구멍 형성을 보장합니다..

JC843는 일반적으로 다음과 같이 배포됩니다.

광산 및 지하 광산업

수력 앵커링 및 경사 안정화

건설 현장에서의 폭발 구멍 준비

지질학 및 수학적 조사 파도

단단한 암석 물 우물 파업

이중 속도 크롤러 시스템과 통합된 건조형 먼지 수집기는 도시 건설 구역, 환경 민감한 지역,신뢰성이 높은 원격 진출장, 먼지 조절, 그리고 전력은 매우 중요합니다.

FAQ

Q1: JC843의 최대 굴착 깊이와 지름은 무엇입니까?
A: JC843는 φ90에서 φ115mm까지의 구멍 지름으로 최대 21m까지의 구멍 깊이를 지원합니다. φ64 × 3000mm 드릴 막대와 3인치 DTH 해머를 사용합니다.

Q2: JC843는 어떤 종류의 엔진과 압축기를 사용합니까?
A: 162kW 유차이 터보차저 디젤 엔진을 탑재하고 있으며 1.8MPa에서 15m3/min을 공급하는 2단계 공기 압축기를 갖추고 있으며, 지속적인 고압 DTH 굴착에 적합합니다.

Q3: JC843는 단단한 바위 조건에 적합합니까?
A: 예, JC843는 중형에서 단단한 암석 형식에 설계되었으며, 고 토크의 Eaton 2K 회전 모터 (2200 N · m) 와 변속 속도 (0 ∼ 100 rpm) 를 갖추고 있습니다.높은 압축 강도를 가진 암석에 이상적입니다..

Q4: 공급 시스템은 어떻게 구성되어 있습니까?
A: 연쇄가동식 공급 장치로 3400mm 도동과 1100mm 공급 연장, 최대 12kN의 공급 힘을 공급하여 안정적이고 효율적인 밀어 당기는 작업을 보장 할 수 있습니다.

Q5: 트램의 속도는 얼마이며, 트램의 이동성은 얼마나 될까요?
A: JC843는 크롤러 체시에 설치되어 있으며, 두 속도의 이동성: 3 km/h (고속) 및 1.5 km/h (연속) 으로 다양한 지형에 안정적으로 위치할 수 있습니다.

Q6: 먼지 조절 기능이 있나요?
A: 예, 12핵 건조형 먼지 수집 시스템으로 장착되어 공기 중 입자를 최소화하고 도시 또는 폐쇄된 작업장 환경 표준을 충족합니다.

Q7: JC843는 일반적으로 어떤 프로젝트에 사용됩니까?
A: JC843는 광산 폭발, 기초 고정, 광산 작업, 물 우물 굴착, 지열 탐사 등에 널리 사용됩니다.특히 중저수 깊이와 고기압이 필요한 경우.
