| 브랜드 이름: | JCDRILL |
| 모델 번호: | JC710 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, D/A, D/P, Western Union |
| 공급 능력: | 달 당 20개 세트 |
>> 제품 설명

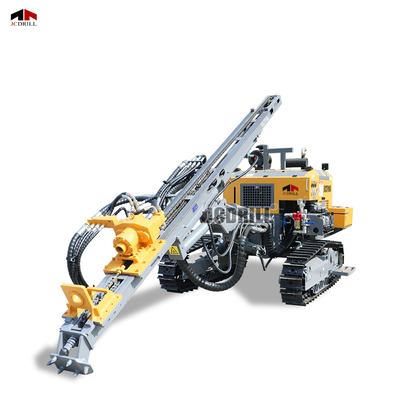

JC710은 소형 설계, 효율적인 전력 전송 및 안정적인 홀 형성 성능의 균형 잡힌 조합을 제공합니다. 공간이 제한적이고 유연성이 필수적 인 경사 고정, 지열 우물 및 도시 기초 프로젝트와 같은 응용 분야에 특히 적합합니다. JC710은 구멍 직경 범위의 φ90-152mm로 최대 30m의 드릴링 깊이를 지원하며 얕은 하드 암석 침투에 이상적입니다. 이 시스템은 φ64mm × 3000mm 드릴로드를 사용하고 3 "및 4"DTH 해머를 모두 수용하여 다양한 지질 조건에 대한 유연한 구성을 가능하게합니다. 회전 시스템은 2400n · m의 최대 토크와 최대 150rpm의 조절 가능한 속도를 제공하여 다양한 스트라타에서 안정적인 회전을 보장합니다. 피드 메커니즘은 3340mm 스트로크와 900mm 연장선으로 강력한 유압 오일 실린더로 구동되어 15kN의 공급력 및 25kN의 리프팅 용량을 생성하여 장비가 골절 된 암석 및 자갈 형성에서 제어를 유지할 수있게합니다.
구멍 범위 : 90-115mm
구멍 깊이 : 30m
78kW 유카이 엔진
JC710은 78kW로 평가 된 Yuchai YCD4T22T-105A 디젤 엔진이 장착 된 70L 탱크로 연료 효율을 유지하면서 신뢰할 수있는 출력을 보장합니다. 이 리그는 0.8-1.6MPA에서 9-15m³/min을 전달하는 공기 압축기와 효과적으로 작동하여 일반적인 저압 공기 시스템과 호환되며 총 무게는 4.6tons 만, 5550 × 2050 × 2600mm, JC710은 우수한 운반 성을 제공합니다. 35 ° 등반 용량과 450mm 지상 간극은 특히 견고한 또는 경사 작업 사이트에서 우수한 오프로드 성능을 제공합니다. 선택적 윈치 통합 및 직관적 인 제어 레이아웃은 운영 유연성을 향상시킵니다.
>> Paremeter
| 명세서 | 단위 | JC710 |
| 드릴링 사양 | ||
| 구멍 깊이 | 중 | 30 |
| 구멍 직경 | mm | φ90–152 |
| 드릴링로드 직경 | mm | φ64 |
| 드릴링로드 길이 | mm | 3000 |
| DTH 해머 | 인치 | 3 " / 4" |
| 회전 | ||
| 맥스. 로타리 토크 | n · m | 2400 |
| 회전 속도 | RPM | 0–150 |
| 리프팅 력 | kn | 25 |
| 피드 시스템 | ||
| 피드 유형 | 오일 실린더 | |
| 피드 스트로크 | mm | 3340 |
| 피드 확장 | mm | 900 |
| 사료 세력 | kn | 15 |
| 엔진 | ||
| 엔진 브랜드 | 유카이 | |
| 모델 | YCD4T22T-105A | |
| 평가 된 마력 | KW | 78 |
| 엔진 유형 | 디젤 엔진 | |
| 연료 탱크 용량 | 엘 | 70 |
| 공기 압축기 수요 | ||
| 작동 압력 | MPA | 0.8–1.6 |
| 공기 소비 | m³/분 | 9–15 |
| 무게 및 치수 | ||
| 총 중량 | kg | 4636 |
| 전송 치수 (L × W × H) | mm | 5550 × 2050 × 2600 |
| 일반 사양 | ||
| 트라밍 속도 | km/h | 0–2 |
| 등반 능력 | ° | 35 |
| 지상 허가 | mm | 450 |
| 윈치 | 선택 과목 | |
>> 기능
>> 제어 시스템 : 후면 장착 운영자 스테이션은 효율적인 현장 작동을위한 직관적 인 레이아웃과 중앙 집중식 제어 기능을 제공합니다. 간소화 된 인터페이스는 정밀도를 향상시키고 긴 작업 세션에서 작업자 피로를 줄입니다.
>> 엔진 및 공기 공급 : 78kW 유카이 디젤 엔진 (모델 YCD4T22T-105A)으로 구동되는 9-15m³/분의 공기 수요와 최대 1.6mpa의 압력과 일치하며, 다양한 지형에 걸쳐 중간 정도의 DTH 드릴링에 적합합니다.
>> 드릴링 및 회전 장치 : 최대 2400 n · m 토크와 0-150 rpm 로터리 속도를 제공합니다. 3 "및 4"해머를 위해 설계된이 시스템은 φ90-152 mm의 구멍 직경에서 매끄럽고 안정적인 드릴링을 보장합니다.
>> 피드 메커니즘 : 3340mm 스트로크와 15kN 스러스트가 장착 된 오일 실린더 피드는 안정적인 침투를 제공하는 반면 25kN 리프팅 힘은로드 처리 효율을 향상시킵니다. 소형 피드 디자인은 단단한 공간에서 빠른 재배치를 지원합니다.
>> 이동성 및 구조 : 소형 프레임, 4636kg의 총 중량 및 450mm 지상 간극은 우수한 오프로드 성능을 보장합니다. 크롤러 장착 섀시는 35 ° 등반을 가능하게하여 경사 고정 및 견고한 조건에 이상적입니다.
>> 응용 프로그램
경사 고정 및 유지 벽 :
크롤러 섀시, 35 ° 등급 및 450mm지면 클리어런스는 JC710이 가파르거나 고르지 않은 표면에서 강력한 성능을 제공합니다.
도시 기초 및 마이크로 파일 작업 :
소형 크기 (4.6 t)와 78kW 엔진은 타이트한 건축 현장, 지하 차고 또는 건물 개조 프로젝트에서 효율적인 구멍 형성을 제공합니다.
얕은 지열 및 주거 우물 :
9-15m³/min의 3 "및 4"해머 및 공기 압축기를 모두 처리하는 장비의 기능은 인구가 많은 지역에서 저항력이 낮은 저 방출 열 펌프 드릴링에 적합합니다.
>> FAQ
Q1 : JC710의 최대 드릴링 깊이 및 직경은 얼마입니까?
A1 : JC710은 φ90 ~ 152mm 범위의 시추공 직경으로 최대 30 미터 깊이를 뚫을 수 있습니다. 3 "및 4"DTH 해머와 호환됩니다.
Q2 : JC710은 경사 또는 산악 지형에 적합합니까?
A2 : 그렇습니다. 35 ° 등반 능력, 크롤러 섀시 및 450mm지면 간극으로 인해 JC710은 견고하거나 경사 작업 사이트에서 잘 작동합니다.
Q3 : JC710에는 어떤 공기 압축기가 필요합니까?
A3 : RIG는 0.8–1.6 MPa에서 9-15m³/min을 공급하는 압축기와 함께 작동하여 저압 DTH 응용 프로그램을 지원합니다.
Q4 : 도시 지역에서 JC710은 어떻게 운송되고 운영됩니까?
A4 : 무게가 4636kg에 불과하고 5550 × 2050 × 2600 mm의 측정 인 JC710은 컨테이너화 된 운송 및 좁은 도시 도로에 충분히 작습니다.
Q5 : JC710은 지열 시추에 사용할 수 있습니까?
A5 : 물론. JC710은 얕은 지열 우물 드릴링에 적합하며 78kW 유카이 엔진으로 조용하고 연료 효율적인 작동을 제공합니다.
