| 브랜드 이름: | JCDRILL |
| 모델 번호: | JC103A |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, D/A, D/P, Western Union |
| 공급 능력: | 달 당 20개 세트 |
>> 제품 설명

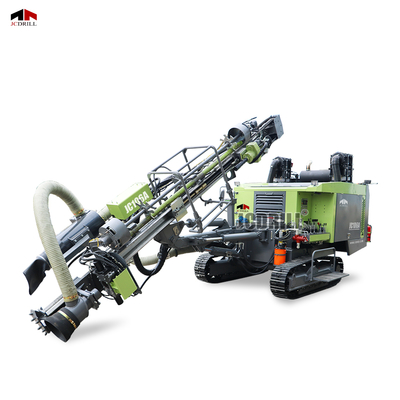

다재다능하고 효율적인 저굴 굴착 기구로서, JC106A는 틈바닥에서 중심 깊이까지의 암석 굴착 용도로 설계되었습니다.리그는 사용자 친화적 인 운영 플랫폼과 뚫기 힘과 구조 안정성 모두에서 향상 된 성능을 갖추고 있습니다.. 최대 21m의 굴착 깊이와 φ90-152mm 구멍 지름의 지원을 통해 광업 및 엔지니어링 프로젝트에 탁월합니다. 회전 시스템은 Eaton 6K 시리즈 수압 모터에 의해 구동됩니다.최대 3500N·m의 토크를 0~120rpm의 원활한 변속속도로 공급합니다.와이어 로프 수압 실린더 공급 시스템은 안정적인 진전과 후퇴를 제공합니다. 최대 12kN 공급 힘, 18kN 당기 힘, 3400mm 스트로크,가볍지만 딱딱한 알루미늄 합금 피드 빔에 1100mm 연장힘은 206kW YUCHAI 디젤 엔진에서 나온다. 20-22bar의 작업 압력에서 15m3/min 또는 18m3/min을 공급하는 두 단계 압축 공기 시스템과 완벽하게 일치합니다.리그는 14 코어 Xuanhua 먼지 수집기 및 IP56 등급 수입 전기 구성 요소를 통합하여 우수한 방수 및 먼지 방지 신뢰성을 제공합니다.통합 된 막대기 저장 (6 + 1 구성 3m 막대기), 10.5t 총 무게 및 3km / h까지 트램 속도 휴대성과 견고성을 결합합니다.그리고 QIANGTIAN 밀폐 제어 밸브는 JC106A를 비용 효율적인, 전문적인 솔루션 당신의 드릴링 필요.
>> 파라미터
| 사양 | 단위 | JC106A |
| 굴착 사양 | ||
| 구멍 깊이 | m | 21 |
| 구멍 직경 | mm | φ90-115 / 115-152 |
| 굴착 막대 직경 | mm | 76 |
| 굴착 스탠드 저장 | 6+1 (3m × φ64) / 선택적으로 6+1 (3m × φ76) | |
| DTH 망치 | 인치 | 4 |
| 빗자루 | mm | 115 |
| 회전 | ||
| 회전 토크 | 제1항 | 3500 |
| 회전 속도 | rpm | 0-120 |
| 방출 압력 | MPa | 13 |
| 회전 모터 | 이튼 6K 시리즈 | |
| 먹이 시스템 | ||
| 먹이 종류 | 철사선 + 수압 실린더 | |
| 최대 공급력 | kN | 12 |
| 최대 당기력 | kN | 18 |
| 최대 먹이 속도 | M/s | 1 |
| 피드 빔 | 알루미늄 합금 | |
| 먹이 주행 | mm | 3400 |
| 먹이 확장 | mm | 1100 |
| 엔진 | ||
| 엔진 브랜드 | 유하이 | |
| 가산마력 | kW | 206 |
| 공기 압축기 수요 | ||
| 공기 소비 | M3/min | 15 또는 18 (선택) |
| 압축기 유형 | 2단계 압축 | |
| 작업 압력 | 바 | 22 또는 20 (선택) |
| 일반 사양 | ||
| 전체 무게 | t | 10.5 |
| 크기 (L×W×H) | mm | 8800 × 2300 × 2600 |
| 트램 속도 | km/h | 빠른 3 / 느린 15 |
| 제어 밸브 | 치안티안 | |
| 먼지 수집기 | Xuanhua 14 코어 | |
| 전기 시스템 | 수입 부품, IP56 방수/ 먼지 | |
>> 특징
>> 운영 시스템: 후방에 통합 된 제어 플랫폼은 쉬운 관찰과 중앙 집중식 제어를 가능하게합니다. 공기 시스템 은 안전한 한 손 트램링을 지원합니다.QIANGTIAN 제어 밸브는 신뢰할 수 있도록
수술
>> 전력 시스템: 206 kW YUCHAI 엔진이 장착되어 있습니다. 효율적인 DTH 굴착을 위해 18 m3/min 공기 흐름과 22 바 압력을 가진 2 단계 압축기와 일치합니다.
>> 수압 시스템: 이톤 6K 모터는 3500 N · m 토크를 제공합니다. 와이어 로프 + 수압 실린더 공급 시스템은 18 kN 당기 힘으로 안정적이고 강력한 공급을 보장합니다.
>> 이동 시스템: 크롤러 장착 체시와 듀얼 스피드 드라이브 (시속 3km까지), 복잡한 지형에서 안정적인 이동.
>> 굴착 시스템: 4 "머머로 φ90- 152 mm 구멍을 지원합니다. 자동 6 + 1 막대기 저장 (3m × φ64 또는 φ76) 막대기 취급을 단순화합니다.
먼지 관리: Xuanhua 14 코어 먼지 수집기와 IP56 등급의 수입 전기 부품은 강력한 먼지 및 물 보호 기능을 제공합니다.
>> 적용
광산 탐사 및 광산 폭발
JC106A는 광업 응용 프로그램에서 틈바닥에서 중저 깊이의 폭발 구멍을 파기 위해 설계되었습니다. 3500 N · m 토크, 206 kW 디젤 엔진,그리고 22 바 공기 압력은 단단한 암석 형성에 신뢰할 수있는 침투를 제공합니다.
석굴 및 산물 생산
석회암, 대리석 및 모래 돌 채굴에 이상적입니다. JC106A ന്റെ 넓은 구멍 지름 범위 (φ90 ∼ 152 mm) 및 4 "머머 호환성은 다양한 지층에서 유연한 작업을 허용합니다.
멀리 떨어져 있거나 힘든 직장
IP56 전기 시스템 및 14 코어 먼지 수집기는 먼지, 습기 또는 거친 환경에서 신뢰할 수있는 작동을 제공하여 마모를 줄이고 내부 시스템을 보호합니다.
FAQ
Q1: JC106A의 일반적인 응용 분야는 무엇입니까?
A1: JC106A는 광산, 채굴, 인프라 기초, 폭발 구멍 및 심도 낮은 곳에서 중심 깊이까지 굴착이 필요한 토목 공학 프로젝트에 적합합니다.
Q2: 어떤 구멍 깊이와 구멍 지름을 지원합니까?
A2: 최대 21m 깊이까지 구멍 직경 범위 φ90에서 152mm까지, 4인치 DTH 망치와 호환됩니다.
Q3: 단단한 암석 형식에 적합합니까?
A3: 예. JC106A는 3500 N · m 토크와 최대 22 바 공기 압력으로 강력한 Eaton 6K 회전 모터를 갖추고 있으며, 단단한 암석 조건에서 효율적인 굴착을 가능하게합니다.
Q4: 기계가 얼마나 많은 드릴 막대기를 탑재 할 수 있습니까?
A4: 리그는 각 3 미터 길이의 6 + 1 드릴 바드를 지원하며 φ64 또는 φ76 mm 바드에 대한 옵션 구성이 있습니다.
Q5: 한 사람이 조작할 수 있나요?
A5: 예. 통합된 후방 제어 플랫폼과 자동 막대기 저장 시스템은 단일 운영자가 안전하고 효율적으로 사용할 수 있습니다.
Q6: 어떤 종류의 엔진과 압축기를 사용합니까?
A6: JC106A는 206 kW YUCHAI 디젤 엔진에 의해 구동된다. 2022 바 작업 압력에서 15?? 18 m3/min을 공급하는 2 단계 나사 공기 압축기와 일치한다.
Q7: 먼지 및 방수 보호에 대한 어떤 조치가 있습니까?
A7: 기계에는 먼지 억제를 위해 14 코어 Xuanhua 먼지 수집기 및 IP56 등급 수입 전기 부품이 포함되어 있으며 우수한 물과 먼지 저항을 제공합니다.
Q8: 이 기기 현장에서의 이동성은 얼마나 될까요?
A8: JC106A는 롤러 체시에 설치되어 있으며, 이중 속도 이동성 (1.5~3 km/h) 으로 무작위 지형을 효율적으로 탐색 할 수 있습니다.
