| 브랜드 이름: | JCDRILL |
| 모델 번호: | JC618GF |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, D/A, D/P, Western Union |
| 공급 능력: | 달 당 20개 세트 |
>> 제품 설명

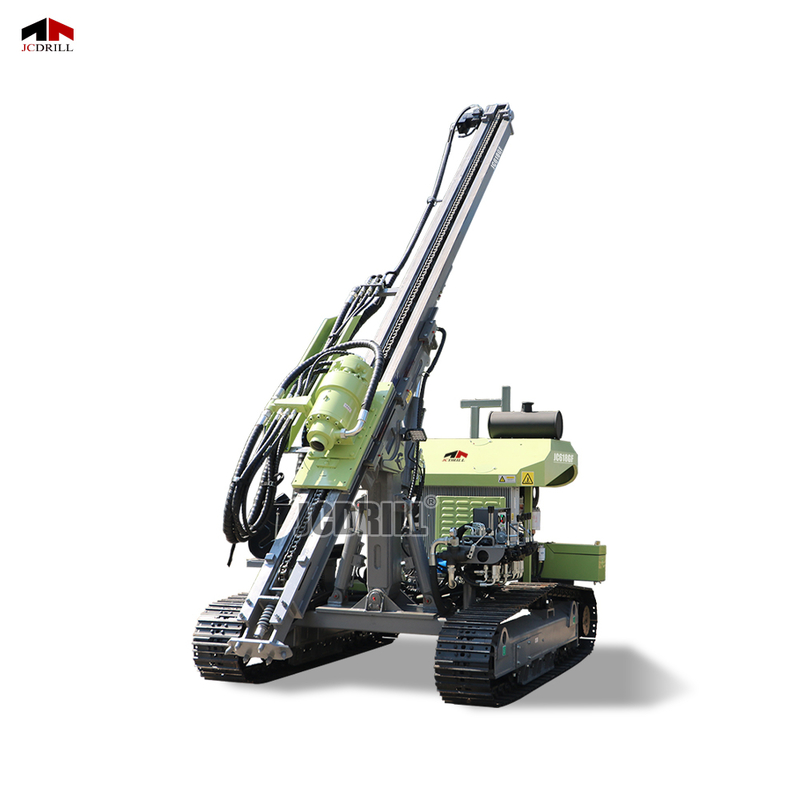

>> 다양한 드릴링 환경에 걸쳐 유연한 배치를 위해 설계된 JC618GF는 얕은 대형 직경 구멍 응용 프로그램에 맞게 조정 된 작지만 강력한 다운 홀 드릴링 리그입니다. 최적화 된 구조와 높은 적응성은 시립 건설, 지열 시추, 소규모 채석장 및 파이프 라인 파운데이션 프로젝트에 이상적입니다. JC618GF는 φ90에서 φ400mm까지의 넓은 구멍 직경 범위를 지원하므로 통합되지 않은 층과 혼합 형성에 걸쳐 매우 다재다능합니다. 최대 8000n · m의 최대 로터리 토크와 최대 80rpm의 조절 가능한 로타리 속도를 갖춘 대형 구멍 드릴링을위한 안정적인 토크 출력을 제공하면서 제어 및 정밀도를 유지합니다. 피드 시스템은 3300mm 공급 스트로크와 900mm 연장선이있는 모터 구동 메커니즘을 사용합니다. 그것
불안정한 지상 조건에서도 18kN의 공급력과 20kN의 리프팅 력을 제공하여 평활 막대 발전 및 후퇴를 가능하게합니다. RIG의 핵심 모션 구성 요소는 최소한의 기계적 복잡성으로 신뢰할 수있는 성능을 위해 구성됩니다. JC618GF는 92kW로 평가 된 Yunnei YN48GBZ 디젤 엔진으로 구동되는 100 리터 온보드 연료 탱크에 의해 지원되는 연료 효율을 유지하는 동안 신뢰할 수있는 출력을 제공합니다. 1.0-2.4MPA 압력과 15-50m³/분 공기 부피가 필요한 외부 공기 압축기 시스템과 완벽하게 일치하여 광범위한 공압 설정과의 호환성을 보장합니다.
구멍 범위 : 90-400mm
구멍 깊이 : 10m
전체 기계의 무게는 5.2 톤에 불과하며, 쉽게 운송 할 수 있도록 컴팩트 한 발자국은 6400 × 2200 × 2550mm입니다. 0-2km/h, 25 ° 등반 능력 및 380mm지면 간극의 트램 밍 속도는 JC618GF에게 강력한 오프로드 기능과 기동성을 제한적이거나 견고한 작업 사이트에서 제공합니다. 운영 효율성, 내구성 및 대규모 시추 유연성에 중점을 둡니다.
>> Paremeter
| 명세서 | 단위 | JC618GF |
| 드릴링 사양 | ||
| 구멍 깊이 | 중 | 10 |
| 구멍 직경 | mm | φ90-400 |
| 드릴링로드 직경 | mm | φ76/ φ89 |
| 드릴링로드 길이 | mm | 3000 |
| 회전 | ||
| 최대 로터리 토크 | n · m | 8000 |
| 로타리 속도 | RPM | 0-80 |
| 리프팅 력 | kn | 20 |
| 피드 시스템 | ||
| 피드 유형 | 모터 | |
| 피드 스트로크 | mm | 3300 |
| 피드 확장 | mm | 900 |
| 수유력 | kn | 18 |
| 엔진 | ||
| 엔진 브랜드 | 유네이 | |
| 엔진 모델 | YN48GBZ | |
| 평가 된 마력 | KW | 92 |
| 연료 탱크 용량 | 엘 | 100 |
| 공기 압축기 수요 | ||
| 작동 압력 | MPA | 1.0–2.4 |
| 공기 소비 | m³/분 | 15–50 |
| 무게 및 치수 | ||
| 무게 | 티 | 5.2 |
| 전송 치수 (L × W × H) | mm | 6400 × 2200 × 2550 |
| 일반 사양 | ||
| 트라밍 속도 | km/h | 0–2 |
| 등반 능력 | ° | 25 |
| 지상 허가 | mm | 380 |
>> 기능
>> 제어 플랫폼 : 후면 장착 중앙 집중식 제어 시스템을 사용하면 간소화 된 작동이 가능합니다. 최적화 된 레이아웃은 운영자 가시성 및 액세스를 향상시켜 제한된 작업 환경에서 원활한 워크 플로를 보장합니다.
>> 전원 시스템 : 92kW Yunnei YN48GBZ 엔진이 장착되어 안정적인 출력을 제공합니다. 최대 50 m³/min의 공기 수요와 1.0-2.4 MPa의 압력 범위를 사용하면 광범위한 DTH 드릴링 요구에 쉽게 적응합니다.
>> 로타리 및 사료 시스템 : 고 토크 로터리 헤드는 최대 80rpm의 가변 속도로 최대 8000 n · m을 제공합니다. 모터 구동 공급 시스템은 3300mm 스트로크와 18 kN 스러스트를 제공하여 소프트에서 중간 형성에서 신뢰할 수있는 침투를 제공합니다.
>> 이동성 및 구조 : 중량 5.2 T 중량 및 380mm 지상 간극을 가진 소형 구조는 견고한 지형에 걸쳐 민첩성을 보장합니다. Crawler 형 드라이브는 2km/h 트래밍 속도와 25 ° 등반 용량을 허용합니다.
>> 드릴링 기능 : 이중로드 직경 옵션 (φ76 / φ89)을 갖춘 φ90-400 mm 홀 직경을 지원하여 기초 또는 얕은 물 우물 프로젝트의 다양한 시추 작업에 유연한 적응을 가능하게합니다.
>> 응용 프로그램
시립 건설 및 파이프 라인 기초
JC618GF는 파이프 배치, 브리지 기초 및 극 기초와 같은 도시 인프라 작업에 이상적입니다. 컴팩트 한 5.2 T 프레임 및 φ90–400 mm 홀 직경 범위는 제한된 작업 공간의 대형 기본 구멍에 적합합니다.
얕은 지열 우물 시추
토크 안정성과 가변 속도 로터리 헤드는 지열 히트 펌프 시스템을위한 소프트에서 혼합 형성에서 최대 10m 깊이의 효율적인 드릴링을 허용합니다.
농업 및 농촌 급수 프로젝트
JC618GF는 최대 φ89mm의로드 호환성과 높은 공기 흐름 적응성 (15–50 m³/min)을 사용하여 비용 효율적인 모바일 드릴링 장비가 필요한 농촌 지역에서 얕은 물 구조에 적합합니다.
소규모 채석장 운영
부드럽고 중간 규모 채석장에서 JC618GF는 추출 및 폭발 준비를위한 안정적인 대형 구멍 형성을 제공합니다.
>> FAQ
Q1 : JC618GF는 어떤 드릴링 응용 프로그램에 적합합니까?
A1 : JC618GF는 시립 건설, 지열 우물, 파이프 라인 기초, 농촌 물 우물 및 작은 채석장과 같은 얕은 시추 응용 프로그램에 이상적입니다.
Q2 :이 장비를 드릴 수있는 최대 구멍 크기는 얼마입니까?
A2 : φ90에서 φ400mm 범위의 대형 시추공을 지원하므로 대형 얕은 구멍을위한 가장 다재다능한 소형 장비 중 하나입니다.
Q3 : JC618GF는 얼마나 깊이 드릴 수 있습니까?
A3 : 최대 드릴링 깊이는 10 미터이며 얕은 기초, 지열 및 급수 응용에 이상적입니다.
Q4 : 어떤 유형의 공기 압축기가 필요합니까?
A4 : JC618GF는 1.0–2.4 MPa 작업 압력에서 15–50 m³/min 공기 흐름을 전달하는 외부 공기 압축기와 호환됩니다.
Q5 : 장비에 어떤 종류의 엔진이 강력합니까?
A5 :이 리그에는 92kW YUNNEI YN48GBZ 디젤 엔진이 장착되어 있으며, 긴 교대를 위해 100 리터 연료 탱크로 일관된 성능을 제공합니다.
Q6 : 로터리 토크와 속도 범위는 무엇입니까?
A6 : 로타리 헤드는 최대 8000 n · m 토크를 제공하며 최대 80 rpm의 조절 속도로 작동하며 대규모 저속 적용에 적합합니다.
Q7 : 기계가 운반 및 기동하기 쉽습니까?
A7 : 그렇습니다. 운송 크기는 6400 × 2200 × 2550mm, 무게, 25 ° 등반 용량 및 0-2km/h 트램 밍 속도의 운송 크기로 도로 및 견고한 지형 모두에서 매우 이동성이 높습니다.
Q8 : 어떤로드 직경이지지됩니까?
A8 : 리그는 길이가 3m 인 φ76 mm 및 φ89 mm로드를 지원하여 프로젝트 별 요구에 유연한 적응을 가능하게합니다.
