| 브랜드 이름: | JCDRILL |
| 모델 번호: | JCD1000R |
| 모크: | 1세트 |
| 가격: | Negotation |
| 지불 조건: | T/T,L/C,웨스턴 유니온,MoneyGram |
| 공급 능력: | 2000SET |

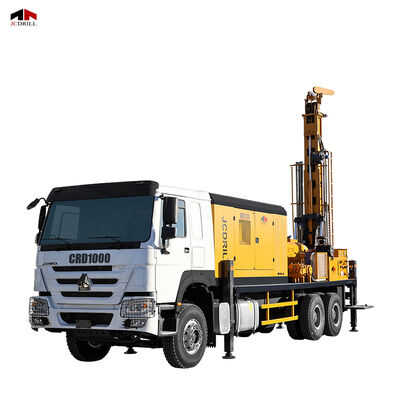

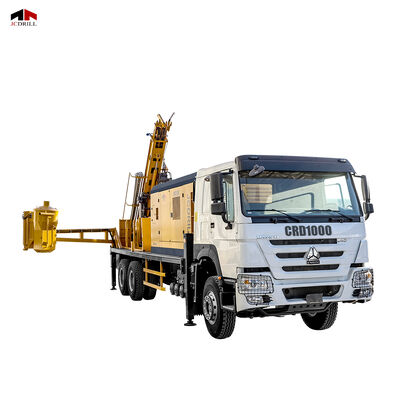

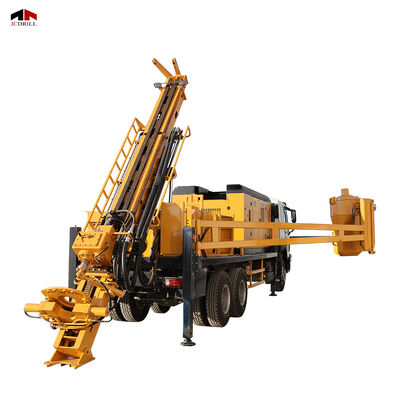

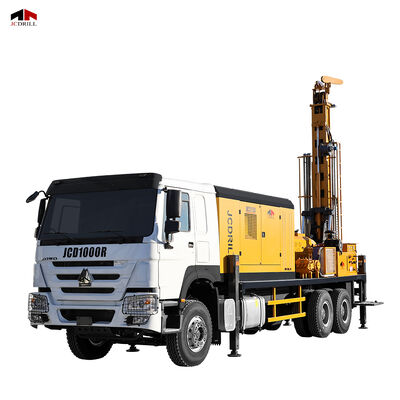

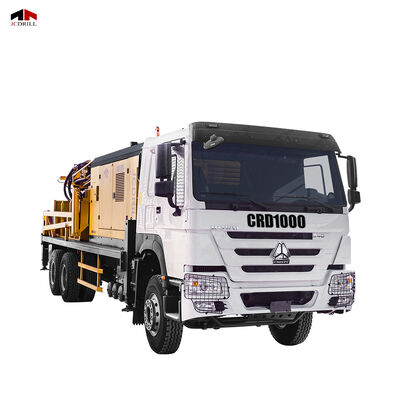

JCD1000R 풀 하이드로릭 RC & 코어 드릴링 리그 (JCD1000R Full Hydraulic RC & Core Drilling Rig) 는 원격 및 접근하기 어려운 지역에서 지질 탐사를 위해 특별히 설계된 컴팩트하고 고효율의 드릴링 리그입니다.
리그는 주로 역순환 (RC) 뚫기 및 와이어라인 코어 기술로 다이아몬드 코어 뚫기에 적합합니다. 디젤 동력 장치, 수압 시스템,중앙 제어판, 마스트, 주요 린치, 와이어라인 린치, 드릴 헤드, 공급 시스템, 발 클램프 및 기타 주요 구성 요소.
모든 굴착 기능은 완전히 수압 구동으로 원활한 작동, 정확한 제어 및 높은 신뢰성을 보장합니다. 모듈형 분화 (분열) 설계는 쉽게 조립 및 해체 할 수 있습니다.가장 접근하기 어려운 지형에서도 교통과 설치를 편리하게 만드는.
견고한 구조와 정확한 제어 시스템으로 JCD1000R는 높은 침투율, 안정적인 성능 및 복잡한 지질 조건에 대한 뛰어난 적응력을 제공합니다.리그는 통합되지 않은 층에서 작동 할 수 있습니다, 진흙 순환으로 배출 된 굴착 절단으로 복잡한 형식에 이상적입니다.
| SPC. | 단위 | JCD1000R |
|---|---|---|
| 굴착 방법 | RC& 와이어라인 다이아몬드 코어 파업 | |
| 펌프 깊이 (Wireline Core) | m | 1100/1000/500 |
| 파리 깊기 (RC) | m | 500 |
| 굴착 직경 (Wireline Core) | BQ/NQ/HQ | |
| 굴착 직경 (RC) | mm | 90~165 |
| 굴착 각도 | ° | 45-90 |
| 이동성 | 트럭 장착 | |
| 로터리 헤드 | ||
| 회전 토크 (Wireline Core) | N.M. | 1000~3500 |
| 회전 토크 (RC) | N.M. | 6500-11500 |
| 최대 회전 속도 (무선 핵심) | rpm | 650-1700 |
| 최대 회전 속도 (RC) | rpm | 40~140 |
| 마스트 | ||
| 종류 | 터치 다운 통합 타워 | |
| 들어올림 힘 | T | 30 |
| 공급력 | T | 15 |
| 디젤 엔진 | ||
| 브랜드 | CUMM1NS | |
| 종류 | 6 실린더, 터보, 물 냉각 | |
| 등급 전력 | kW | 154 |
| 차원 | ||
| 운송용품 크기 (L*W*H) | mm | 6000*2200*2400 |
| 무게 | kgs | 7500 |
완전 수압 드라이브 및 드릴 헤드 시스템
리그는 완전한 수압 굴착 시스템을 채택합니다. 굴착 머리의 회전은 디젤 엔진에 의해 구동되는 수압 펌프에 의해 구동됩니다.수압 공급 실린더는 고속 및 저속 제어 모두와 함께 풀 트랙 공급을 가능하게.
중앙 제어 콘솔
중앙 집중식 제어 콘솔은 모든 굴착 기능의 간편한 조작과 정확한 제어를 허용합니다.빠른 당기는 및 올리는 크게 보조 시간을 줄이고 전반적인 굴착 효율을 향상.
방향 순환으로 가동되는 수압 회전 굴착
JCD1000R는 방향 순환을 가진 수압 회전 드릴링 리그입니다.BW90 또는 BW160 진흙 펌프, 용액을 빨래 매개체로 사용하며, 적절한 굴착 도구와 함께 진흙, 모래 및 바위에서 굴착하기에 적합합니다.
강력한 전력 및 안정적인 성능
펌프는 디젤 엔진으로 가동됩니다. 대용량 고압 펌프입니다.원활한 작동 및 까다로운 작업 조건에서 신뢰할 수있는 성능.
콤팩트 한 구조 와 간편 한 운송
가벼운 디자인과 모듈형 구조가 결합되어 리그를 운송, 설치 및 이전하는 것이 쉬워지며, 특히 산악 지역 및 원격 지역의 지질 탐사 프로젝트에 적합합니다.
지질학적 탐사
광물 탐색 및 자원 조사
역순환 (Reverse Circulation, RC) 뚫기 프로젝트
다이아몬드 코어 뚫기
공학 지질조사
산악 지역 및 외딴 지역에서 탐사
Q1: JCD1000R는 어떤 드릴링 방법을 지원합니까?
A: JCD1000R는 역순환 (RC) 보리 및 다이아몬드 코어 보리와 유선 코어 기술로 지질 및 광물 탐사 프로젝트에 적합합니다.
Q2: 리그는 멀리 떨어져 있고 접근하기 어려운 지역에 적합합니까?
A: 예. 리그 는 가벼운 구조 와 모듈형 스플릿 디자인 을 갖추고 있으며, 원격, 산악 및 어려운 지형 에서 쉽게 운송 및 조립 할 수 있습니다.
Q3: JCD1000R가 완전히 수압적인가요?
A: 예. 모든 굴착 기능은 회전, 공급, 들어올림 및 당기는 것을 포함하여 완전히 수압으로 구동되며 정확한 제어와 신뢰할 수있는 작동을 보장합니다.
Q4: 어떤 진흙 펌프에 이 리그가 장착될 수 있습니까?
A: 리그는 BW90 또는 BW160 진흙 펌프로 장착될 수 있으며, 진흙, 모래 및 암석 형성에 대한 펌핑 액체로 매물을 사용합니다.
Q5: 리그가 통합되지 않은 층에서 작동 할 수 있습니까?
A: 예. JCD1000R는 진흙 순환을 통해 배출되는 굴착 절단으로 통합되지 않은 형식으로 작동 할 수 있습니다. 복잡한 지질 조건에 적합합니다.
Q6: 기기 조작이 쉽나요?
A: 예. 중앙 집중식 제어 콘솔 은 조작 을 단순화 하고 보조 시간 을 줄이고 전반적 인 파리 효율 을 향상 시킨다.
