| 브랜드 이름: | JCDRILL |
| 모델 번호: | JKD 시리즈 |
| 모크: | 1세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, D/A, D/P, Western Union |
| 공급 능력: | 달 당 20개 세트 |

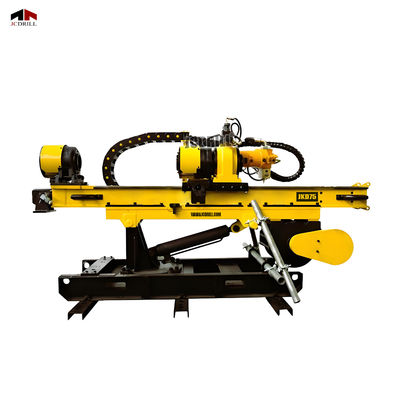

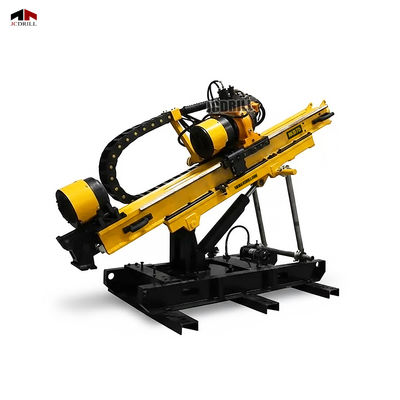

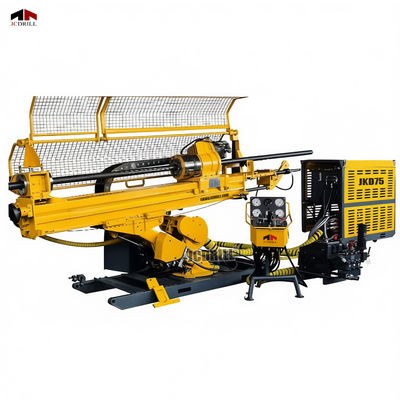

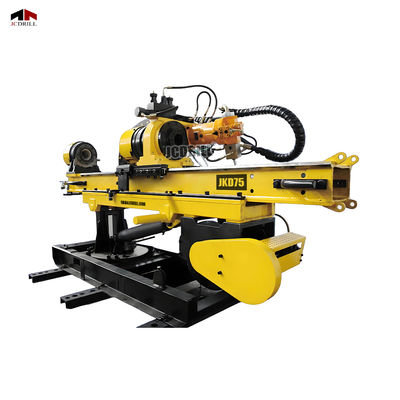

JKD 시리즈 터널 코어 드릴링 장비는 모든 분야, 모든 방향, 모든 각도에서 포괄적인 드릴링 시공 특성을 가지며, 지표 드릴링, 터널 드릴링, 터널 건설, 선행 예측 등 다양한 용도에 적합합니다.
JKD 시리즈 드릴링 장비는 국제적으로 진보된 지능형 제어 기술을 채택하여 에너지 효율 및 안전 제어, 자동화 관리 등 다기능 확장이 가능합니다. 다양한 요구에 따라 전기 또는 디젤 동력 장치를 선택할 수 있습니다(단일 그룹 또는 변환, 다중 그룹). 유압 자동 위치 지정 시스템으로 드릴링 자세를 빠르고 정확하게 조정하여 360도 드릴링을 쉽게 달성할 수 있습니다. 최적화된 설계, 독창적인 구조, 컴팩트한 레이아웃으로 좁은 작업 공간에 대한 적응성을 극대화하여 시공에 편리합니다. 첨단 생산 기술, 우수한 제조, 뛰어난 성능.
파워 헤드는 관통형 척과 회전 장치를 하나의 구조로 통합한 클래식 디자인을 채택하여 드릴링 장비의 기능성과 신뢰성을 완벽하게 보장합니다. 기어 변속 및 가변 속도 메커니즘으로 연속적으로 속도 조절이 가능합니다. 파워 헤드에는 독립적인 윤활 시스템이 장착되어 충분한 윤활을 보장하고 부품 수명을 향상시킵니다.
| 기술 매개변수 | JKD45 | JKD55 | JKD75 | JKD90 |
|---|---|---|---|---|
| 구멍 직경 | D | H | U | D | H | U | D | H | U | D | H | U |
| 95(HQ) | 350m | 300m | 200m | 450m | 400m | 200m | 600m | 500m | 200m | |
| 75(NQ) | 400m | 300m | 150m | 500m | 400m | 200m | 700m | 500m | 300m | 1000m | 600m | 300m |
| 59(BQ) | 450m | 350m | 200m | 700m | 550m | 350m | 900m | 650m | 400m | 1200m | 800m | 400m |
| 46(AQ) | 500m | 400m | 300m | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| 동력 시스템 | ||||
| 정격 출력 | 45kW | 55kW | 75kW | 90kW |
| 주 펌프 최대 유량 | 100L/min | 100L/min | 140L/min | 140L/min |
| 주 펌프 최대 압력 | 20MPa | 45MPa | 25MPa | 30MPa |
| 회전 헤드 | ||||
| 최대 회전 속도 | 1000rpm | 1000rpm | 1000rpm | 1000rpm |
| 최대 토크 | 660Nm | 700Nm | 1000Nm | 1300Nm |
| 마스트 | ||||
| 이송 길이 | 1600mm | 1600mm | 1600mm | 1600mm |
| 하강 용량 | 65KN | 65KN | 65KN | 65KN |
| 인상 용량 | 65KN | 90KN | 120KN | 120KN |
| 이송 속도 | 0.5m/s | 0.5m/s | 0.5m/s | 0.5m/s |
| 유압 클램프 | ||||
| 관통 | 97mm | 97mm | 97mm | 97mm |
| 축 방향 클램핑 힘 | 90KN | 90KN | 90KN | 110KN |
| 로프 윈치 | ||||
| 로프 용량 (m) | 25 | 25 | 25 | 25 |
| 와이어 로프 직경 | φ6mm | φ6mm | φ6mm | φ6mm |
| 작업 압력 차이 | 10MPa | 10MPa | 10MPa | 15MPa |
| 브레이크 개방 압력 | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa |
| 최대 유량 | 80L/min | 80L/min | 80L/min | 140L/min |
| 모터 모델 | R2K-80 | R2K-80 | R2K-80 | HMT315 |
| 무게 | ||||
| 전체 무게 | 2100KG | 2300KG | 2370KG | 2750KG |
지능형 유압 제어 시스템으로 부품 동작의 논리 제어를 실현합니다. 파일럿 유압 시스템은 정확하고 유연한 장비 제어를 제공하며, 쉽고 자유로우며 편안하고 안전합니다. 부하 감응 가변 유압 시스템은 높은 에너지 효율 계수를 가지며, 균형 잡히고 안정적인 동력 분배를 제공합니다. 글로벌 1선 브랜드의 맞춤형 유압 부품은 뛰어난 성능과 높은 신뢰성을 제공합니다.
전기 모터에는 듀얼 가변 용량 펌프, 230L 오일 탱크, 흡입 및 리턴 오일 필터가 장착되어 있습니다. 유압 오일은 수냉식 냉각기를 사용하여 냉각되며, 전기 연료 펌프도 장착되어 있습니다. IP66 보호 등급으로 고온, 고습, 고부식의 열악한 작업 환경에 적합합니다. Danfoss 주 펌프 및 보조 펌프, 가변 유압 시스템, 부하 감응 제어.
고강도 합금강 또는 고품질 탄소강을 용접하여 제작되었으며, 구조는 기계적으로 최적화되어 안정적인 지지력과 강력한 하중 지지 능력을 갖추고 있습니다. 브래킷과 슬라이드 사이의 결합면은 정밀 가공되어 정확한 안내를 통해 드릴링 품질을 보장합니다. 넓은 적응성으로 복잡한 작업 조건에 유연하게 적용 가능합니다. 안전하고 신뢰할 수 있으며 열악한 환경에 적응 가능합니다. 쉬운 설치 및 유지 보수, 높은 작업 효율.
관통형 척 설계, 컴팩트한 구조, 캐나다 맞춤 생산. HQ 관통 기능, 기계적 클램핑, 유압 제어 개방, 안정적이고 유연하며 정확한 동작. 독특한 외부 연결 방식을 파워 헤드와 연결하여 신속한 분해 및 유지 보수에 편리합니다.
상시 폐쇄형 드릴 로드 그리퍼는 몰드 스프링 클램핑 및 유압 개방 방식을 채택합니다. 유압 시스템의 압력이 손실되면 빠르고 자동으로 닫혀 드릴 로드를 안전하고 신뢰하게 클램핑합니다. 높은 자동화 수준, 뛰어난 작동 효율, 드릴의 메인 제어 시스템과 연동하여 클램핑 및 해제 동작의 자동 제어를 실현할 수 있습니다. 드릴링 품질을 보장하는 정밀 안내.
