| 브랜드 이름: | JCDRILL |
| 모델 번호: | JCPT20 |
| 모크: | 1 세트 |
| 가격: | $32,647 |
| 지불 조건: | L/C, T/T, D/A, D/P, Western Union |
| 공급 능력: | 달 당 20개 세트 |

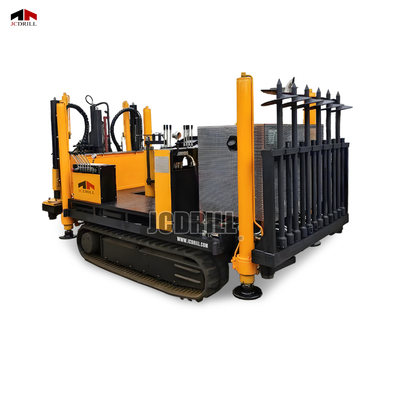

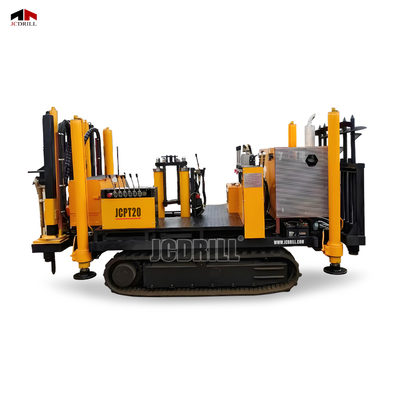

JCPT-20 트랙 CPT 차량은 현장 지반 공학 조사를 위해 설계된 고정밀 이동식 현장 토양 시험 시스템입니다.
16비트 고성능 마이크로컨트롤러와 7인치 TFT 디스플레이를 갖추고 있으며, 콘 관입(CPT), 간극 수압, 파동 속도 및 베인 전단 센서를 포함한 여러 프로브를 지원합니다. 이 시스템은 콘 저항, 슬리브 마찰 및 간극 수압과 같은 토양 매개변수를 최소 오차로 정확하게 측정하는 동시에 10cm 간격으로 깊이 프로파일을 기록합니다. 견고한 트랙 플랫폼은 거친 지형에서도 안정적인 작동을 보장하여 원격 또는 까다로운 환경에서 테스트를 수행할 수 있습니다. 저전력 소비, 긴 배터리 수명, 수백 개의 보어홀을 위한 대용량 내부 저장 공간을 갖춘 JCPT-20은 지반 공학, 건설 현장 평가 및 기초 설계에 대한 안정적이고 다재다능하며 효율적인 솔루션을 제공합니다.
| 사양 | 단위 | JCPT-20 |
| 최대 앵커링 토크 | N·M | 2800 |
| 엔진 출력 | kW | 22-48 |
| 앵커링 방식 | 로터리 숏 빔 | |
| 정적 관입력 | kN | 200 |
| 롱 레그 트래블 | mm | 1400 |
| 숏 레그 트래블 | mm | 450 |
| 이동 속도 | km/h | 저속 2.5 km/h 고속 4.2 km/h |
| 프로브 로드 사양 | Φ36, Φ40, Φ42 두꺼운 벽의 이음매 없는 강철 튜브, 1m/로드 | |
| 트랙 재질 | 고무 트랙 | |
| 앵커링 메커니즘 유형 | 듀얼 액션 앵커링 장치 | |
| 트랙 사양 | mm | 300*82*55(폭 × 피치 × 톱니 수) |
| 등판 능력 | ° | ≤22 |
>> 고정밀 현장 토양 시험
JCPT-20은 고급 스트레인 게이지 힘 센서와 고정밀 간극 수압 센서를 갖추고 있어 관입 중 콘 저항, 슬리브 마찰 및 간극 수압을 지속적으로 측정할 수 있습니다. 0.5% 미만의 오차 범위로 안정적이고 정확한 데이터를 제공하여 엔지니어가 안전하고 비용 효율적인 기초 설계를 위해 정확한 토양 프로파일을 얻을 수 있도록 합니다.
>> 다재다능하고 다기능적인 프로브
CPT, CPTu(간극 수압), 파동 속도 및 베인 전단을 포함한 광범위한 프로브를 지원하도록 설계된 JCPT-20은 다양한 지반 공학 테스트 요구 사항에 적응합니다. 이러한 다재다능함은 단일 플랫폼 내에서 토양 성층화, 투과성, 압밀 및 전단 강도에 대한 포괄적인 조사를 가능하게 하여 여러 테스트 시스템의 필요성을 줄입니다.
>> 까다로운 지형을 위한 트랙 이동성
강력한 유압 푸싱 시스템을 갖춘 견고한 트랙 차량에 장착된 JCPT-20은 혹독한 현장 조건에서도 부드럽고 안정적인 프로브 관입을 보장합니다. 이동성은 연약한 토양, 고르지 않은 지면 및 원격 위치에서 사용하기에 적합하여 트럭 장착 또는 트레일러 기반 시스템이 제한에 직면할 수 있는 곳에서 일관된 성능을 제공합니다.
>> 스마트 제어, 데이터 수집 및 저장
16비트 고성능 마이크로컨트롤러로 구동되고 7인치 TFT 디스플레이를 특징으로 하는 JCPT-20은 실시간 모니터링, 지능형 제어 및 사용자 친화적인 작동을 제공합니다. 대용량 내부 저장 용량은 최대 1024개의 데이터 세트와 350개의 보어홀을 처리할 수 있어 장기 프로젝트에 이상적입니다. 이 시스템은 효율적인 데이터 수집, 안전한 저장 및 분석 및 보고를 위한 쉬운 전송을 보장합니다.
지반 공학 현장 조사 – 건설 및 인프라 프로젝트에 대한 정확한 토양 성층화 및 강도 데이터를 제공합니다.
기초 설계 – 안전하고 효율적인 기초 계획을 위해 콘 저항, 슬리브 마찰 및 간극 수압과 같은 필수 매개변수를 제공합니다.
토양 투과성 및 배수 분석 – 토양 배수 조건 및 압밀 특성을 결정하기 위해 간극 수압 및 소산을 평가합니다.
운송 및 인프라 프로젝트 – 상세한 지반 조사가 필요한 도로, 교량, 항만, 철도 및 터널에 적합합니다.
원격 및 까다로운 지형 탐사 – 트랙 차량 플랫폼은 연약한 토양, 고르지 않은 지형 및 원격 현장에서 안정적인 테스트를 보장합니다.
Q1: JCPT-20의 최대 테스트 깊이는 얼마입니까?
A1: 이 시스템은 프로브 구성 및 토양 조건에 따라 일반적으로 최대 20미터까지 연속 콘 관입 테스트를 수행할 수 있습니다.
Q2: JCPT-20은 어떤 토양 매개변수를 측정할 수 있습니까?
A2: 콘 저항(qc), 슬리브 마찰(fs) 및 간극 수압(u)을 측정하며, 전단 강도 및 파동 속도에 대한 선택적 프로브가 있습니다.
Q3: 연약하거나 포화된 토양에서 사용할 수 있습니까?
A3: 예, 트랙 플랫폼은 안정적인 푸싱 힘을 제공하며, 간극 수압 시스템은 연약한 점토와 포화된 토양 모두에서 정확한 결과를 보장합니다.
Q4: 데이터는 어떻게 기록되고 저장됩니까?
A4: 온보드 컨트롤러와 7인치 디스플레이는 실시간 데이터 수집을 관리하며, 최대 1024개의 데이터 세트와 350개의 보어홀을 위한 내부 저장 용량이 있습니다.
Q5: 어떤 산업에서 일반적으로 JCPT-20을 사용합니까?
A5: 지반 공학, 토목 건설, 인프라 개발, 광산 탐사 및 환경 조사에 널리 사용됩니다.
