2000M 심도 크롤러 장착 완전 유압식 광산 코어 드릴링 장비 (지질 채석 탐사)

제품 설명:

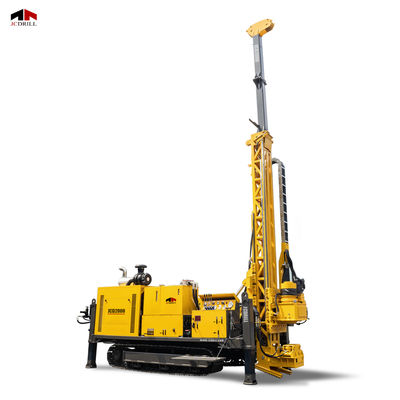

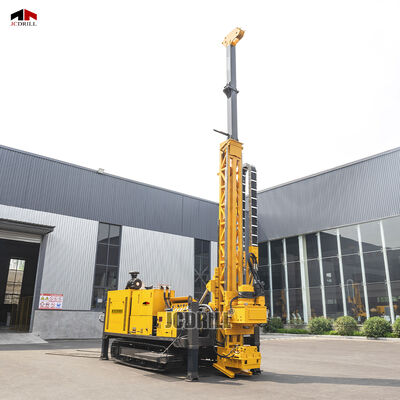

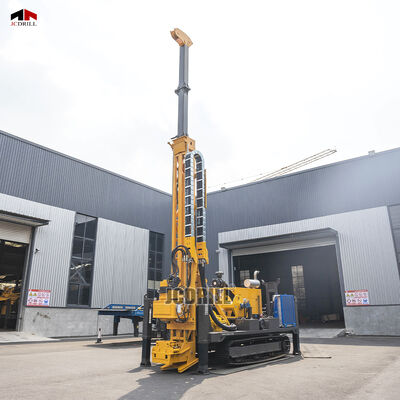

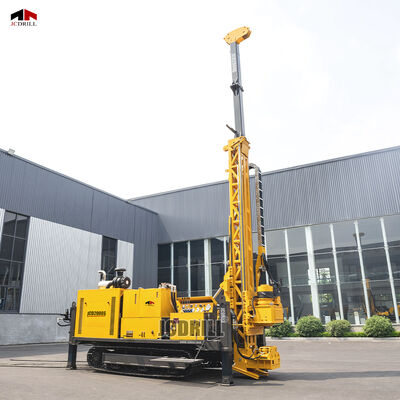

JCD2000은 심층 및 고토크 코어 드릴링 애플리케이션을 위해 설계되었으며, 첨단 탐사 프로젝트를 위한 탁월한 성능과 용량을 제공합니다. HTW, NTW 및 BTW 드릴링을 최대 2500미터까지 지원하며, 극한의 지질 조건과 장기간 드릴링을 우수한 성능으로 처리하도록 제작되었습니다. 162kW YUCHAI 터보차저 엔진과 28MPa에서 460L/min 유압 시스템으로 구동되는 이 장비는 최대 6400Nm의 토크를 제공하여 저항이 높은 지층에서도 안정적이고 효율적인 드릴링을 보장합니다. 일체형 지면 접촉 마스트는 3800mm 피드 스트로크와 40톤 인상 용량을 특징으로 하며, 45°에서 90°까지 다양한 경사에서 부드럽고 안정적인 코어링을 가능하게 합니다.

매개변수:

특징:

>> JCD2000은 162kW YUCHAI 엔진과 460L/min 고유량 유압 시스템을 갖추고 있어 최대 6400Nm의 지속적인 고토크를 제공하여 심층 및 고부하 드릴링 작업을 수행합니다.

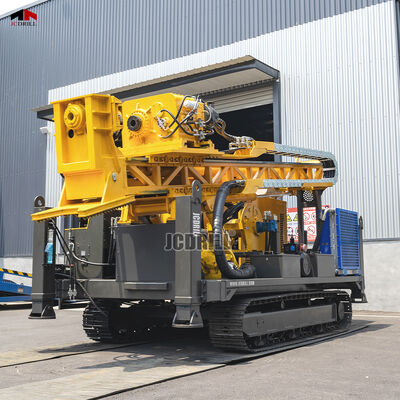

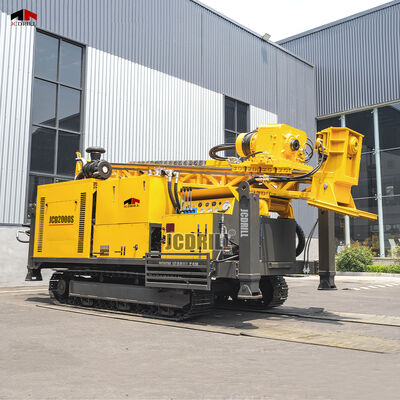

>> 3800mm 피드 스트로크와 40톤 인상력은 밀집된 지층에서 초심층 코어링에 필요한 구조적 힘과 제어를 제공하며, 45°에서 90°까지 드릴링 각도를 조절할 수 있습니다.
>> 이중 로프 호이스트 시스템(빠른 로드 처리를 위한 1000kg 및 중량물 인양을 위한 15,000kg)은 장기간 드릴링 사이클 동안 작동 효율성과 안전성을 향상시킵니다.

>> 이 장비는 BW-320 머드 펌프와 11kW 유지 보수 불필요 발전기를 갖추고 있어 원격 환경에서 지속적인 세척과 안정적인 전력을 제공하는 동시에 뛰어난 지형 적응성과 이동성을 유지합니다.

응용 분야:

1. 초심층 광물 탐사
BTW 로드를 사용하여 최대 2500미터의 드릴링 깊이를 가진 JCD2000은 금, 구리, 리튬 및 희토류 원소와 같은 금속의 심층 광상 발견에 이상적입니다.

2. 국가 수준 인프라 구축을 위한 지질 조사
터널 부지, 수력 발전 댐, 지하철 노선 또는 암반층이 깊고 밀집되어 있으며 매우 가변적인 광산에서 초심층 지반 조사를 수행하는 데 적합합니다.

3. 복잡한 지층에서의 고토크 드릴링
최대 6400Nm의 토크를 제공하여 기존 장비가 어려움을 겪는 파쇄, 경질 또는 혼합 지층에서 효과적인 드릴링을 가능하게 합니다.

4. 원격 지형에서의 장기간 드릴링
11kW 유압 발전기, BW-320 머드 펌프 및 15톤 고하중 호이스트와 통합되어 산악, 산림 및 미개발 지역에서 자급 자족 운영을 지원합니다.

5. 중량 케이싱 및 도구 인양 작업
이중 로프 호이스트 시스템(1000kg 고속 윈치 + 15,000kg 고하중 윈치)은 긴 로드, 케이싱 및 중량 지하 도구의 효율적인 인양을 보장하여 다단계 시추공 또는 케이싱 홀 드릴링에 적합합니다.

FAQ:

Q1: JCD2000은 어떤 드릴링 방법을 지원합니까?
A1: JCD2000은 HTW, NTW 및 BTW 로드를 사용하여 최대 2500미터 깊이의 다이아몬드 와이어라인 코어 드릴링을 지원합니다.

Q2: 이 장비에는 어떤 유형의 엔진이 사용됩니까?
A2: 고토크와 지속적인 부하에서 안정적인 성능을 제공하도록 설계된 162kW YUCHAI 터보차저 디젤 엔진을 사용합니다.

Q3: 유압 시스템의 성능은 어느 정도입니까?
A3: 유압 시스템은 28MPa 압력과 460 L/min 유량으로 작동하여 깊거나 단단한 지층에서도 일관된 전력과 정밀한 제어를 제공합니다.

Q4: JCD2000의 최대 토크와 피드 스트로크는 얼마입니까?
A4: 최대 6400Nm의 토크를 제공하며 3800mm 피드 스트로크를 특징으로 하여 초심층 드릴링에서 강력한 관통력과 긴 코어 런을 보장합니다.

Q5: 어떤 종류의 인양 시스템이 있습니까?
A5: 이중 로프 호이스트 시스템을 갖추고 있습니다:

로드 처리를 위한 1000kg 고속 윈치

대형 케이싱 및 도구를 위한 15,000kg 고하중 윈치
각각 2000m 및 45m의 인양 로프 용량을 갖추고 있습니다.

Q6: 어떤 유형의 머드 펌프가 포함되어 있습니까?
A6: 이 장비에는 320 L/min 유량과 최대 10 MPa 압력을 낼 수 있는 BW-320 고압 머드 펌프가 포함되어 있어 깊은 곳에서도 효과적인 세척이 가능합니다.

Q7: JCD2000은 원격 또는 오프 그리드 위치에 적합합니까?
A7: 예. 현장 도구 및 보조 시스템에 220V/380V 전원을 제공하는 유지 보수가 필요 없는 11kW 가변 주파수 유압 발전기가 포함되어 있습니다.

Q8: 험한 지형에서도 작동할 수 있습니까?
A8: 물론입니다. 이 장비는 3.5km/h의 보행 속도와 40°의 등반 각도를 가지고 있어 울퉁불퉁하고 가파르거나 산악 지형에 적합합니다.

Q9: 운송 치수와 무게는 어떻게 됩니까?
A9: JCD2000의 운송 치수는 6293 × 2210 × 2762 mm이고 총 무게는 약 12.7톤입니다.
