| 브랜드 이름: | JCDRILL |
| 모델 번호: | JCD1000 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, D/A, D/P, Western Union |
| 공급 능력: | 달 당 20개 세트 |

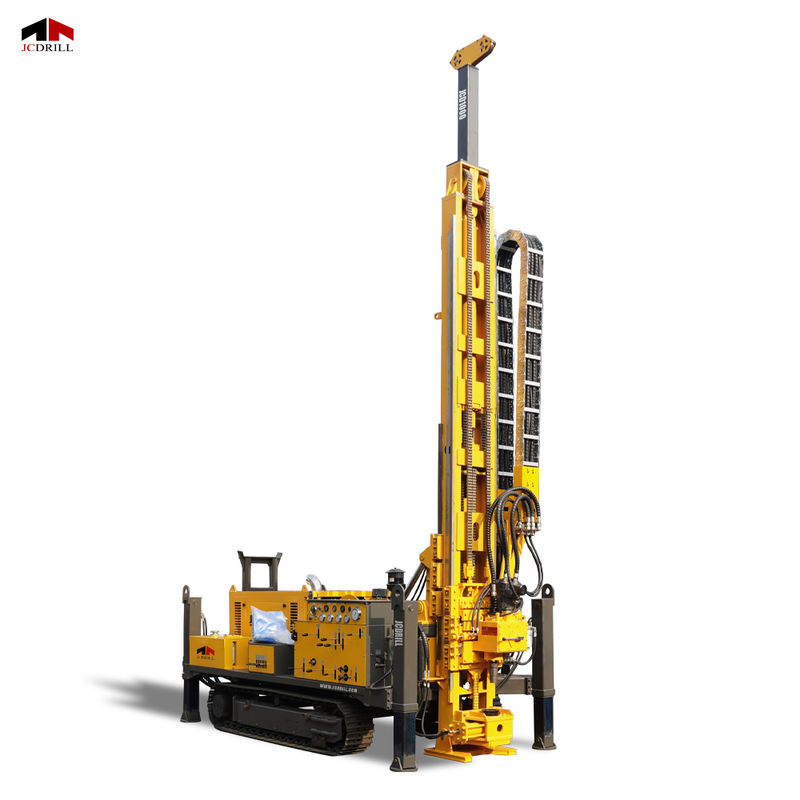

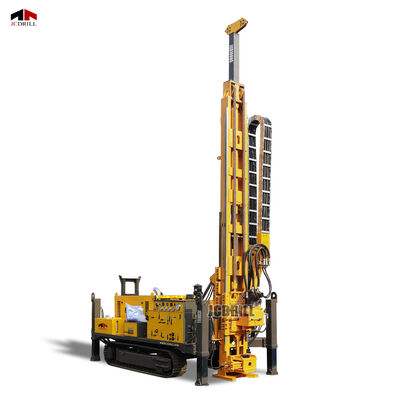

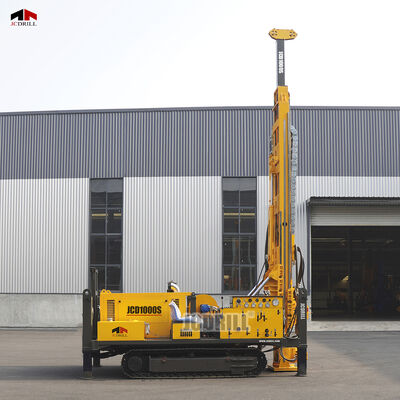

JCD1000은 뛰어난 토크, 긴 스트로크, 장기간의 안정성이 필요한 심부 코어 드릴링 프로젝트를 위해 설계되었습니다. 까다로운 지질 구조에서 성능을 발휘하도록 제작되었으며, 이 완전 유압식 장비는 최대 1400미터 깊이까지 HTW, NTW 및 BTW 드릴링을 지원합니다. 118kW YUCHAI 터보차저 디젤 엔진과 28MPa에서 작동하는 고용량 300L/min 유압 시스템을 갖추고 있어 높은 토크 출력, 부드러운 제어 및 지속적인 부하에서 안정적인 성능을 제공합니다. 이 장비는 45°에서 90°까지 효율적인 각도 조절을 가능하게 하는 일체형 접지 마스트를 갖추고 있으며, 긴 간격의 코어 작업을 위해 3500mm 연장 이송 스트로크를 특징으로 합니다. 최대 3500Nm의 토크와 28톤의 인상 용량을 갖춘 강력한 드릴링 시스템은 저항이 높은 지층에서 효과적인 작동을 보장합니다.
| 사양 | 단위 | JCD1000 |
| 드릴링 용량 | ||
| 드릴링 용량 | HTW-NTW-BTW | |
| 드릴링 깊이 | m | 500-1100-1400 |
| 유압 시스템 | ||
| 정격 압력 | MPA | 28 |
| 정격 유량 | L/min | 300 |
| 열 방출 | 공기 냉각 | |
| 엔진 | ||
| 브랜드 | YUCHAI | |
| 유형 | 터보차저 | |
| 정격 속도 | RPM | 2400 |
| 정격 출력 | kW | 118 |
| 드릴링 시스템 | ||
| 토크 | N.M. | 1000-3500 |
| 속도 | RPM | 1300 |
| 타워 유형 | 일체형 접지 | |
| 이송 스트로크 | mm | 3500 |

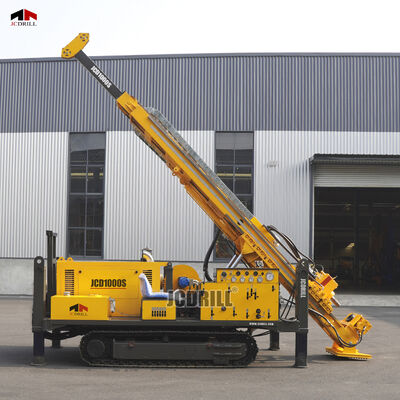

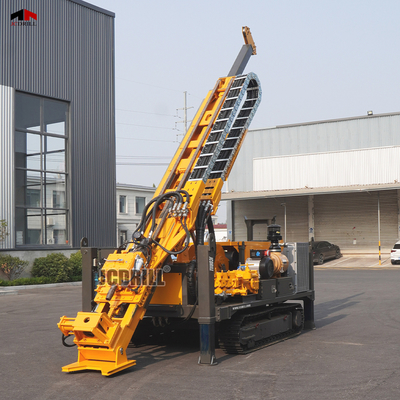

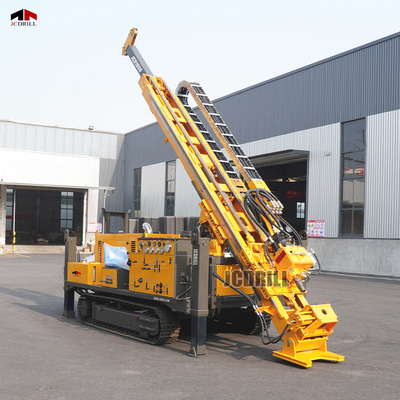

| 드릴링 각도 | ° | 45-90 |
| 최대 인상 용량 | 톤 | 28 |
| 최대 압하 용량 | 톤 | 14 |
| 로프 호이스트 | ||
| 인양 용량 | kg | 1000 |
| 속도 | RPM | 100-300 |
| 와이어 로프 직경 | mm | 6 |
| 로프 용량 | m | 1100 |
| 워킹 시스템 | ||
| 작동 유형 | 수동 및 원격 제어 | |
| 워킹 속도 | KM/H | 3.5 |
| 등반 각도 | ° | 40 |
| 머드 펌프 | ||
| 모델 | BW-150 | |
| 유량 | L/MIN | 0-150 |
| 압력 | MPA | 0-7 |
| 유압 발전기 | ||
| 유형 | 가변 주파수 브러시리스, 유지 보수 불필요 | |
| 전력 | KW | 11 |
| 전압 | V | 220/ 380 |
| 무게 및 치수 | ||
| 운송 크기 | mm | 6000* 2100* 2400 |
| 무게 | 톤 | 8.5 |
>> JCD1000은 118kW 터보차저 엔진과 300L/min 유압 시스템을 통합하여 심부 및 연속 드릴링 작업에 강력하고 지속적인 출력을 제공합니다.
>> 3500mm 이송 스트로크와 28톤 인양 용량은 두껍거나 복잡한 지질층에서 뛰어난 제어 및 관통력을 제공하며, 중단 없이 긴 코어 회수 작업을 지원합니다.
>> BW-150 머드 펌프와 1100미터 로프 호이스트의 조합은 장기간의 심공 드릴링 작업 중 안정적인 세척 및 안정적인 인양을 보장합니다.
>> 듀얼 작동 모드, 온보드 발전 및 최대 40° 경사 지형 기능을 갖춘 JCD1000은 가장 까다로운 드릴링 환경에서 유연성, 효율성 및 내구성을 위해 제작되었습니다.
1. 대규모 심부 광물 탐사
최대 1400미터 깊이의 JCD1000은 구리, 금, 희토류 및 철광석 매장지와 같이 단단하거나 가변적인 지층에서 대규모 광체를 탐사하는 데 이상적입니다.
2. 복잡한 지반 공학 조사
댐 부지, 터널, 고층 건물 기초 연구 및 지하 광산 타당성 연구, 특히 높은 토크가 필요한 경우 심부 지하 평가에 적합합니다.
3. 연장된 코어 회수 작업
3500mm 이송 스트로크는 길고 중단 없는 코어 작업을 지원하여 반복적인 로드 인발로 인한 시간 손실을 최소화하고 심공에서 샘플 효율성을 높입니다.
4. 까다로운 지형 배치
3.5km/h 이동성 및 40° 등반 능력을 갖춘 JCD1000은 산악, 원격 또는 험준한 지역(삼림 또는 고원 지역 포함)에서 안정적으로 작동합니다.
5. 자율 현장 작업
수동 및 원격 제어, 내장형 11kW 유압 발전기 및 고강도 시스템을 통해 독립적인 전원 및 유연한 제어가 필수적인 원격 현장에 이상적입니다.
Q1: JCD1000은 어떤 유형의 드릴링을 위해 설계되었습니까?
A1: JCD1000은 HTW, NTW 및 BTW 드릴 로드를 사용하여 와이어라인 코어링 방식으로 심부 다이아몬드 코어 드릴링을 위해 설계되었습니다.
Q2: JCD1000의 최대 드릴링 깊이는 얼마입니까?
A2: BTW 로드로 최대 1400미터, NTW로 1100미터, HTW로 500미터까지 도달할 수 있습니다.
Q3: JCD1000에 전원을 공급하는 엔진은 무엇입니까?
A3: 이 장비는 118kW YUCHAI 터보차저 디젤 엔진으로 구동되며, 까다로운 드릴링 작업에 안정적이고 고출력을 제공합니다.
Q4: 유압 시스템은 얼마나 강력합니까?
A4: 유압 시스템은 300L/min 유량으로 28MPa 압력에서 작동하여 모든 드릴링 기능에 강력하고 안정적인 성능을 제공합니다.
Q5: JCD1000이 심부 드릴링에 적합한 이유는 무엇입니까?
A5: 3500mm 이송 스트로크, 28톤 인상 용량 및 최대 3500Nm의 토크를 통해 저항이 높은 심부 코어 드릴링 프로젝트에서 좋은 성능을 발휘할 수 있습니다.
Q6: 어떤 머드 펌프와 로프 호이스트 시스템이 사용됩니까?
A6: BW-150 고압 머드 펌프(0~150L/min, 최대 7MPa)와 1000kg 인양 용량의 1100미터 로프 호이스트가 포함되어 심공 세척 및 인양에 이상적입니다.
Q7: 온보드 발전기 시스템이 있습니까?
A7: 예. JCD1000에는 유지 보수가 필요 없는 11kW 가변 주파수 브러시리스 유압 발전기가 함께 제공되어 원격 현장 사용을 위한 220V/380V 보조 전원을 제공합니다.
Q8: 언덕이나 고르지 않은 지형에서 작동할 수 있습니까?
A8: 물론입니다. 3.5km/h의 워킹 속도와 40°의 등반 경사를 갖춘 이 장비는 험준한 지형과 오프로드 이동성을 위해 설계되었습니다.
Q9: 장비의 운송 크기와 무게는 얼마입니까?
A9: 장비의 운송 치수는 6000 × 2100 × 2400mm이고 무게는 약 8.5톤입니다.
