원격 제어 머드 로터리 다이아몬드 와이어라인 코어 지반 공학 드릴링 장비

제품 설명:

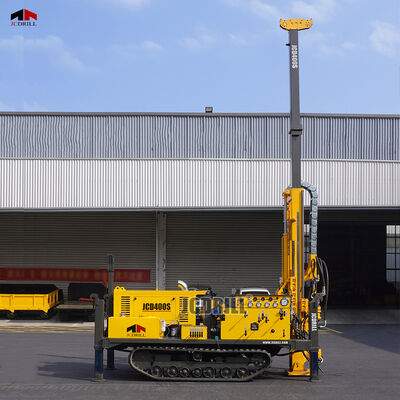

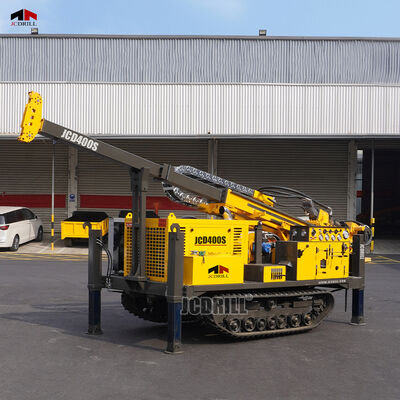

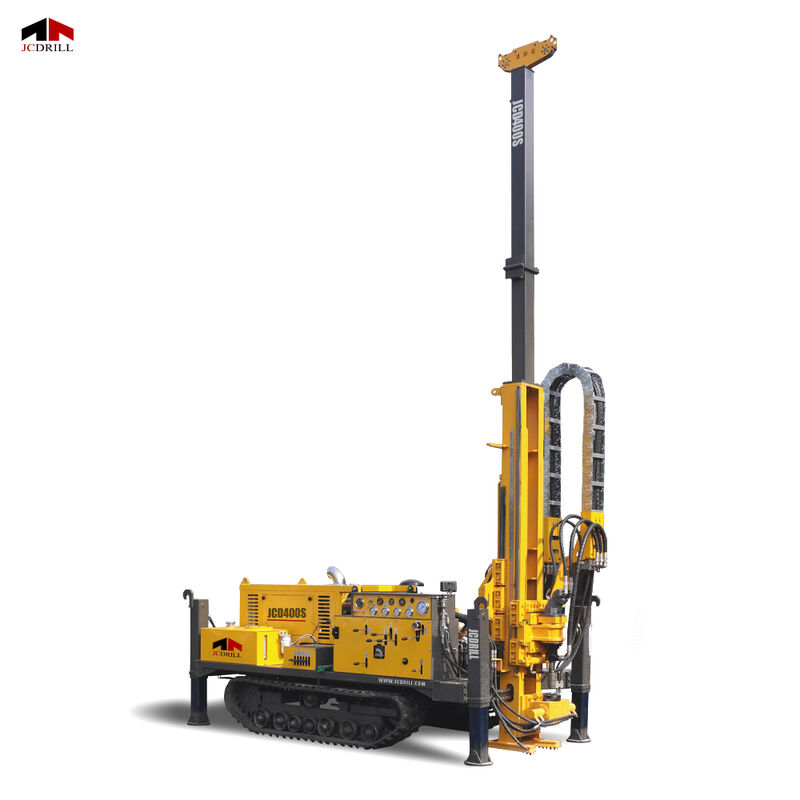

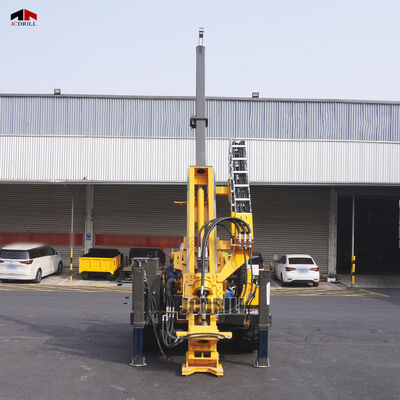

JCD400은 효율적인 광물 탐사 및 지질 코어링 프로젝트를 위해 설계된 소형 완전 유압식 코어 드릴링 장비입니다. HTW, NTW, BTW와 같은 와이어라인 코어링 기술을 사용하는 다이아몬드 드릴링에 특히 적합합니다. 이 장비는 2400RPM에서 70kW를 제공하는 강력한 YUCHAI 터보차저 디젤 엔진을 장착하여 안정적이고 강력한 출력을 보장합니다. 이송, 회전, 리프팅 및  클램핑을 포함한 모든 드릴링 기능은 유압식으로 구동되어 작동 효율성과 제어 정밀도를 크게 향상시킵니다.

매개변수:

특징:

>> 완전 유압 시스템은 드릴링 과정 전체에서 안정적인 동력 전달과 부드러운 작동을 보장합니다. 70kW YUCHAI 터보차저 엔진으로 구동되어 장기간의 현장 작업에 적합한 안정적인 성능을 제공합니다.

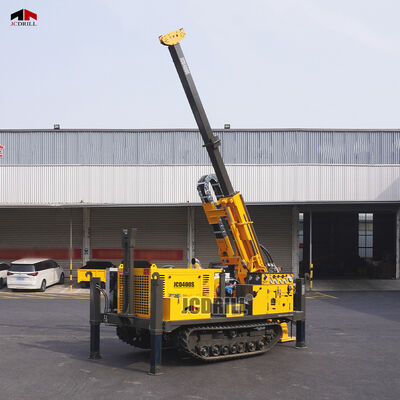

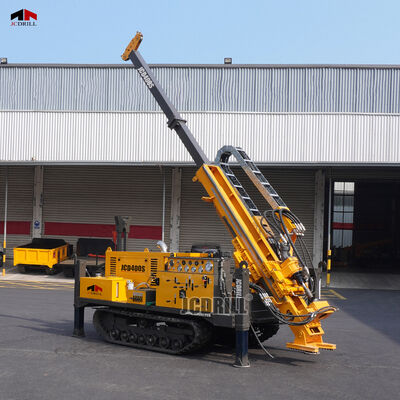

>> 지면에 닿는 마스트가 45°~90° 드릴링 각도를 지원하여 JCD400은 수직 및 경사 드릴링 요구 사항에 쉽게 적응합니다. 이 장비는 수동 및 원격의 이중 제어 모드를 갖추고 있어 좁거나 까다로운 지형에서 유연하고 안전한 작동을 제공합니다.

>> 1900mm 유압 이송 스트로크를 통해 중단 없이 효율적인 코어 샘플링이 가능합니다. 통합된 BW-100 머드 펌프는 조절 가능한 유량과 압력을 제공하여 슬러리 순환을 사용하여 점토, 모래 및 연암 지층에 적합합니다.

>> 600kg 로프 호이스트 시스템을 갖춘 이 장비는 리프팅 작업을 단순화하고 보조 시간을 줄입니다. 강력한 이동성과 40° 등반 능력은 소형 디자인과 결합되어 험하고 외딴 드릴링 현장에 이상적입니다.

응용 분야:

1. 광물 탐사
금속 광물(예: 금, 구리, 납-아연) 및 비금속 광물(예: 흑연, 형석)의 탐사에 널리 사용됩니다.

광석 등급, 구조 및 분포를 분석하기 위해 연속적이고 온전한 코어 샘플을 제공합니다.

2. 지질 연구 및 층서 연구
고품질 코어 샘플은 암상, 지질 구조, 균열 및 연대 측정을 연구하는 데 도움이 되며 과학 연구에 중요한 데이터를 제공합니다.

3. 석탄 및 석유 & 가스 탐사
석탄층 두께, 암석 유형 및 구조적 변화를 식별하기 위한 초기 단계 드릴링에 사용됩니다.

저류층 특성화 및 자원 추정에 도움이 됩니다.

4. 지하수 조사
코어 샘플링 및 시추공 데이터를 통해 대수층 깊이, 암상 및 지하수 상태를 결정합니다.

5. 인프라 프로젝트를 위한 지반 공학 조사
댐, 터널, 교량, 철도 및 기타 주요 건설 프로젝트에 대한 현장 조사에 적용됩니다.

기초 안정성, 지하 구조 및 암석 역학에 대한 데이터를 제공합니다.

6. 환경 및 지질 재해 평가
오염된 지역, 지하수 모니터링 또는 산사태, 지진 등이 발생하기 쉬운 지역에서 샘플링에 사용됩니다.

위험 평가 및 환경 복원 계획을 지원합니다.

FAQ:

Q1: JCD400 장비는 어떤 유형의 드릴링을 위해 설계되었습니까?
A1: JCD400은 HTW, NTW, BTW와 같은 와이어라인 코어링 기술을 사용하는 다이아몬드 코어 드릴링을 위해 특별히 설계되었습니다.

Q2: JCD400의 최대 드릴링 깊이는 얼마입니까?
A2: 이 장비는 BTW 크기를 사용하여 최대 500미터, NTW를 사용하여 400미터, HTW를 사용하여 200미터의 드릴링 깊이에 도달할 수 있습니다.

Q3: JCD400에 전원을 공급하는 엔진은 무엇입니까?
A3: 2400RPM에서 작동하는 70kW 터보차저 디젤 엔진(YUCHAI)으로 구동되어 안정적이고 신뢰할 수 있는 성능을 제공합니다.

Q4: 이 장비는 완전 유압식입니까?
A4: 예, 회전, 이송, 리프팅 및 댐핑과 같은 모든 주요 기능은 유압식으로 구동되어 작동 효율성과 제어 정밀도를 향상시킵니다.

Q5: 이송 스트로크와 리프팅 용량은 얼마입니까?
A5: 이 장비는 1900mm 유압 이송 스트로크를 특징으로 하며 최대 인상 용량은 14톤, 압하 용량은 7톤입니다.

Q6: 마스트는 어떤 유형의 드릴링 각도를 지원할 수 있습니까?
A6: 일체형 지면 접촉 마스트는 45°에서 90°까지 조절 가능하여 수직 및 경사 드릴링에 적합합니다.

Q7: JCD400은 원격 작동을 지원합니까?
A7: 예, 수동 및 원격 제어의 이중 제어 시스템을 갖추고 있어 작동 중 유연성과 안전성을 향상시킵니다.

Q8: JCD400의 이동성은 어느 정도입니까?
A8: 이 장비는 최대 3.5km/h로 이동할 수 있으며 최대 40°의 경사를 오를 수 있어 이동성이 뛰어나고 험하고 외딴 지역에 이상적입니다.

Q9: 어떤 유형의 머드 펌프가 통합되어 있습니까?
A9: 이 장비에는 BW-100 머드 펌프가 포함되어 있어 최대 100L/min의 유량과 7MPa의 압력을 제공하여 점토, 모래 및 연암 지층에 적합합니다.

Q10: 로프 호이스트 시스템이 포함되어 있습니까?
A10: 예, 이 장비에는 600kg 리프팅 용량과 600미터 로프 길이를 가진 로프 호이스트 시스템이 함께 제공되어 보조 리프팅 작업에 사용됩니다.

Q11: 운송 치수와 총 중량은 얼마입니까?
A11: JCD400의 운송 크기는 4200×2050×2300mm이고 무게는 4.3톤으로 소형이며 배치가 용이합니다.
