제품 상세 정보:
|
| 모델 번호: | JCD1000 | 차원: | 5100×2200×2650mm |
|---|---|---|---|
| 드리링 지름: | BQ, NQ, HQ, PQ | 천공 깊이: | Max.1000m |
| 중량: | 9300kgs | 힘: | 디젤 엔진 |
| 색: | 고객용입니다 | 드릴 파이프 지름: | BQ, NQ, HQ, PQ |
| 하이 라이트: | 장비를 꿰뚫는 1000m 다이아몬드 코어,장비를 꿰뚫는 추운 마이닝 다이아몬드 코어,추운 마이닝 다이아몬드 코어 굴착 장비 |
||
>> 도입
|

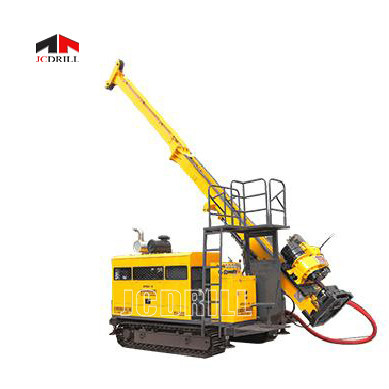

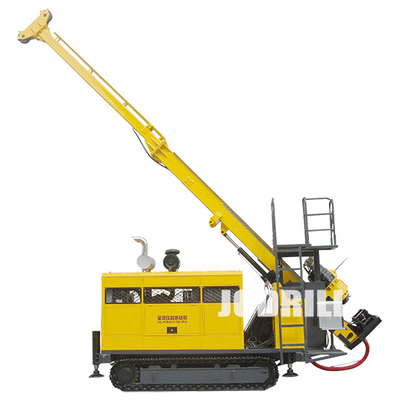

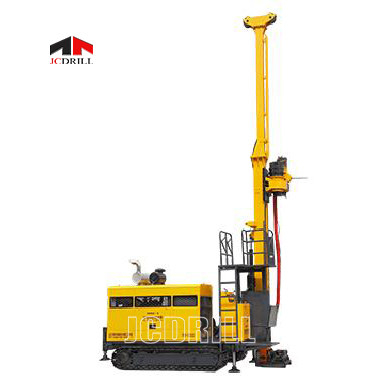

>> 완전 유압식과 회전자의 장비를 꿰뚫는 JCD1000 수력 핵심은 유선 수신기 코어링의 기술을 채택했고 세계에서 고도로 발달한 주에서 탐사하는 단단한 무기물 증착물을 위한 지배적 형태 장비였습니다. 그것은 또한 중국에서 시추기술과 드릴링 장비의 발전하는 방향입니다. 크롤러 그 자체와 함께 여행하면서, 크롤러 굴착 장치는 완전 유압식 구동을 채택합니다. 드릴 헤드는 투-스피드 기계적 변속 기어의 기능과 변속 모터에 의해 가동되며, 진보적이고 단순한 구조로 무계단변속. 회전자는 시스템이 축과 유압원통과 체인을 연결하면서 공급되고 운전됩니다. |
 |
>> 그것은 지질학, 야금학, 석탄, 석유, 천연가스, 지하수와의 탐사와 예측에 적용될 수 있습니다
다른 산업.
>> JCD1000 수력 핵심 굴착 장치는 펌프를 운전하는 직권 전동기를 갖추고 있습니다. 회전자의 공급과 상승
3.5m (11.5 피트) 타격으로, 추진하여 직접적으로 실린더의 구조물로 구동됩니다. 축의 회전은 a에 의해 가동됩니다
하나의 엔진. 그것은 속도범위의 네번 기계적 이동을 가지고 있고 속도가 첨탑으로 수력으로 조절될 수 있습니다
변화. 수력 지질학 굴착 장비는 구조물에 단순합니다. 그것은 이전을 위해 가볍고 쉽습니다 ; 철탑은 기능을 가지고 있습니다
미끄러져 움직이고 감동적 땅의 ; 축은 올랐고, 유압 실린더에 의해서 낮추었습니다 ; 그것은 수송을 위해 폴딩시킬 수 있었습니다고
재배치. 스핀들공은 대직경에 있습니다.
>> 장점
신뢰할 만한 성능
국제적으로 비판적 보조 장비를 구입하는 지침, 디젤 엔진, 유압펌프에 근거하기,
메인 밸브, 모터, 크롤러 환원제와 주요한 수력 예비품은 집에서 모두 입양된 유명한 브랜드 제품입니다
그리고 해외에서.
장비를 꿰뚫는 고효율 크롤러
큰 토크, 높은 동력 장치 할당으로 그리고 합리적 구조설계와 발전된 작전 방법과 6 미터로
드릴 로드의 (19.7 피트) 길이, 이것들이 굴착 장비의 높은 운영과 성능 효율을 보증하는 모두.
환경 보호 수력 크롤러 굴착 장비
설계를 감소시킨 디젤 엔진, 전문적 소음의 낮은 공해 방출과 함께, 굴착 장비는 도시 작전에 적합합니다
그리고 성능.
굴착 장치를 구하는 에너지
선행 로드 민감한 제어 기법을 채택할 때, 굴착 장비는 소비 전력과 발열을 줄였습니다
최 하위 수준에.
우아한 개요, 소형 구조, 신뢰할 만한 성능과 작동으로 쉽게, 그것이 것 우선 사항 장비여야 합니다
현재 국내시장의 완전 유압식 핵심 굴착 장비에서 선택됩니다.
>> 상술
| 장비를 꿰뚫는 JCD1000 수력 핵심의 디젤 엔진 | 모델 | (가속이 붙은 쿠민스 6BTA5.9-C180과 냉각된) 요금 물 |
| 치환 | 5.9L (1.56 US 갤론) | |
| 힘 | 132Kw (180HP) | |
| 정격회전속도 (공장의 설정) | 2200rpm | |
| 수력 지질학 굴착 장비의 굴진능력 | 장비를 꿰뚫는 BQ 수력 핵심 | 1000m(3280feet) |
| 장비를 꿰뚫는 NQ 수력 핵심 | 700m (2296 피트) | |
| HQ 지질학 굴착 장비 | 500m (1640 피트) | |
| PQ 수력 지질학 굴착 장비 | 300m (984 피트) | |
| 회전 모터 | 수력 모터 가변 제조사 : SAUER-DANFOSS | |
| RPM | 네 Shifts/ 첨탑은 0-1100 RPM을 바꿉니다 | |
| 비율 | 1번째 14.422:1 2번째 8.171:1 3번째 4.519:1 4번째 2.652:1 | |
| 장비를 꿰뚫는 드릴 헤드 JCD1000 수력 핵심 | 머리 오프너 | 피봇팅 방식, 설명서는 작용했습니다 |
| 수력 척(pq) | 수력으로 열려 디스크는 클램핑을 튀게 합니다, 정상적으로 Ｃ가 222 400 엔의 형태 굴대 홀딩 캐패시티를 마무리했습니다 | |
| 맥스. 수력 지질학 굴착 장비를 회전시키세요 | 3700 N·m(2727 lbf·ft) | |
| 유지 지름 | 121 밀리미터 (4.76 인치) | |
| 맥스. 축의 리프팅 능력 | 150 나트 (33720 라이브프) | |
| 맥스. 장비를 꿰뚫는 권력 수력 핵심을 공급하기 | 60 나트 (13480 라이브프) | |
| 회전자, 윈치 감탕뽐프 & 레벨링 잭스의 구동을 위한 유압펌프 축 방향 피스톤 가변 변위 3실린더 펌프. 로드 센싱 시스템으로. | 제조사 : DANFOSS 1번째 펌프 : 31.5MPa 2번째 펌프에 있는 148LPM :28MPa 3번째 펌프에 있는 120LPM : 16MPa에 있는 50 라인 퍼 미니트 | |
| 장비를 꿰뚫는 능력 JCD1000 수력 핵심 | 310 Ｌ (82 US 갤론) | |
| 호이스팅 힘 (단일 와이어) | 57kN (12814 라이브프)은 (드럼을 노출시킵니다) | |
| 권양 속도 (단일 와이어) | 38-70m / 분 (벌거벗은 드럼) | |
| 수력 지질학 굴착 장비를 끌어올리세요 | 강선 지름 | 18 밀리미터 (0.71 인치) |
| 강선 길이 | 50 Ｍ (164 피트) | |
| 호이스팅 힘 (단일 와이어) | 1200 Kg (2646 파운드)은 (드럼을 노출시킵니다) | |
| 권양 속도 (단일 와이어) | 60-90m/min (벌거벗은 드럼) | |
| 강선 지름 | 5.3 밀리미터 (0.2 인치) | |
| 1000 Ｍ (3280 피트) | ||
| Mast 높이 | 9.6 Ｍ (31.49 피트) | |
| 마 강선 렁스트 조정하는 각 |
0' ―90' | |
| 천공 경사각 | 아래 90overtical에 대한 수평식에서 떨어져 있는 45o | |
| 공급 당기기 | 15000 킬로그램 (33075 파운드) | |
| Mast | 공급 공세 | 6000 킬로그램 (13230 파운드) |
| 로드 당기기 | 3m 또는 6m (9.84feet 또는 19.68 피트) | |
| 피딩하는 타격 | 3500 밀리미터 (137.80 인치) | |
| 하락 타격 | 600 밀리미터 (23.62 인치) | |
| 타입 | 왕복 펌프 3중 잠수부 | |
| 감탕뽐프 | 모델 | BW160/10 |
| 타격 | 70 밀리미터 (2.76 인치) | |
| 방출 압력 | 2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi) | |
| 클램핑 범위 | 홀 Φ154mm (6.06 인치)를 통한 55.5-110 밀리미터 (2.19-4.33 인치) | |
| 체중 (플랫폼 유형) | 9300 Kg (20506 파운드) | |
| 다른 사람 | 차원 (L×W×H) | 5100×2200×2650mm (200×86.6×104.3 인치) |
| 교통 방식 | 크롤러 |
>> 해외 Service&Project
>> 우리의 서비스
|
>> 선-판매 서비스 좋은 고문의 역할을 할 때, 우리의 잘 훈련된 세일즈 그룹과 전문적 기술 팀은 실용적 프로젝트 요구에 따라서 우리의 우수 고객을 위한 가장 합리적 해결책을 제시합니다. >> 선정된 적당한 모델과 조화된 장비. >> 강하게 기술적 지원. 24 시간 이내에 응답 고객들의 질문. |
판매 동안 >> 서비스 우리는 원료에서부터 완성품까지 책임감있는 팀을 있고, 100% 통과율을 보증합니다. 고객의 특별한 에키리망의 >> 디자인과 제조 상품 원칙 >>는 배달 전에 엄밀하게 각각 기계와 조화된 부속물을 조사합니다 적시인 >>는 고객에게 생산 진도를 알려줍니다. |
판매 서비스 뒤에 있는 >> 우리는 에프터 서비스에 항상 당신과 함께 있습니다. >> 우리는 갑자기 나타날 때 작업장에 결함을 제거하고 훈련하기 위한 관련된 판매 후 대표를 배열할 수 있습니다. >> 이메일, 전화 또는 나중에 사용하는 것에 직송 배달. |
>> 회사
 |
JCDRILL은 사용자들에게 고급 품질 마이닝과 드릴링 솔루션을 제공합니다, 우리가 항상 품질에 의해 생존에 대한 전략적 개념에 초점을 맞추며, 신용에 의해 개발.
우리는 굴착 장치, 우물 굴착 장치, 다이아몬드 코어 굴착 장치, 앵커 굴착 장치와 상대적 부속물과 드릴링 서비스를 강타하여 연구, 개발과 바위의 제품에서 전문화했습니다. 끊임없이 지금 우리의 브랜드 JCDRILL을 확립하는 우리의 진보 기술, 우수한 장비, 엄격한 시험 수단과 좋은 서비스 네트워크와 모든 고객들을 위한 전문적 드릴링 솔루션을 시장의 좋은 이미지를 제공하고 우리 제품이 50%의 국내시장을 설명하고, 40개국 이상까지 수출이었고 우리가 ISO9001에게 다음을 수여했습니다 11월에 2000년, 2002년.
우수한 기술과 확실한 시장 서비스 능력으로, 우리가 양쪽 건전한 마케팅 시스템과 우수한 서비스 지원 시스템을 가지며, 그것이 우리가 국내외 모두에서 고객들의 자신감을 얻을 수 있도록 도와 줍니다, 우리는 또한 굴착 장치 사용자들에게 고급 품질 전문적 공기 압축기 해결책과 상대적 애프터 서비스를 제공할 수 있습니다. |
