제품 상세 정보:
|
모델 번호: | 핵심 배럴 HQ 머리 | 타입: | 이중 코어 배럴 |
---|---|---|---|
표준: | AQ BQ NQ HQ PQ | 상품명: | 핵심 배럴 조립체 |
애플리케이션: | 전선 코어 드릴링 | 색: | 검정색 |
패키지: | 나무상자 패키지 | 시리즈: | DCDMA 전선 큐 시리즈 |
중량: | 13.70 킬로그램 | 직경: | BC NC HC PC BC3 NC3 HC3 PC3 T 시리즈 |
길이: | 1.5m, 3m | ||
하이 라이트: | api 기준 본부 핵심 배럴,본부 핵심 배럴을 꿰뚫는 표면 회선,상사식 본부 핵심 배럴 조립체 |
api 기준은 표면 쇠밧줄 시추를 위해 드릴 툴 본부 핵심 배럴을 채굴하는 집회 두배의 튜브를 지나쳤습니다
>> 도입
와이어라인 코어링 체계는 핵심 배럴 조립체와 상사식 국회를 포함합니다.핵심 배럴 조립체는 튜브 그룹과 외관 그룹으로 구성됩니다.내부와 외관은 1.5 미터와 3 미터의 표준 길이를 가지고 있습니다.

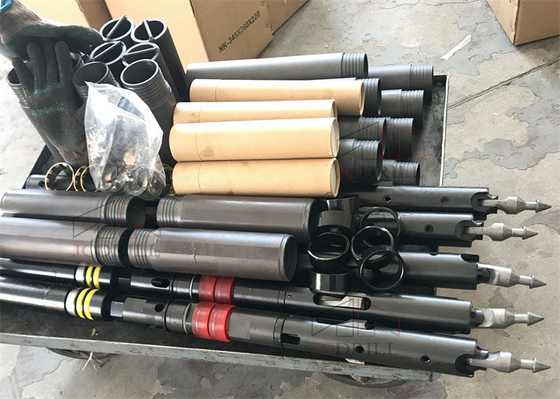

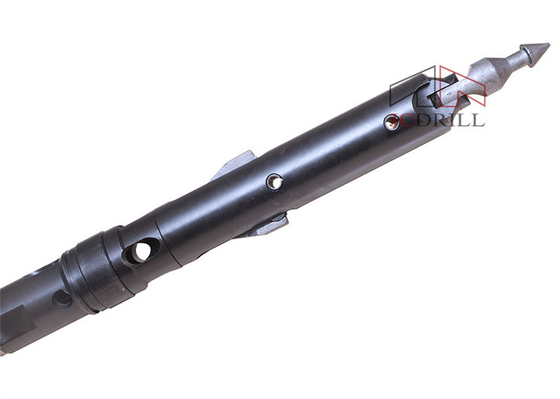

헤드 어셈블리는 공급합니다 : 삽입과 내부 튜브 조립체의 회복을 허락하기 위한 래칭하고 피봇팅 창촉 메커니즘, 튜브가 구멍을 뚫는 동안 움직이지 않은 채로 남아 있고 샘플 피해를 피할 수 있게 허락하기 위한 베어링 어셈블리, 유체 압력 작동 지시와 유체 제어 밸브.
모든 헤드 어셈블리는 밸브 부재들이 가득 차거나 막힌 튜브를 보여주면서, 압축될 때 유압 신호를 드릴 시공자에게 제공하는 차단 밸브 조립체를 통합시킵니다.

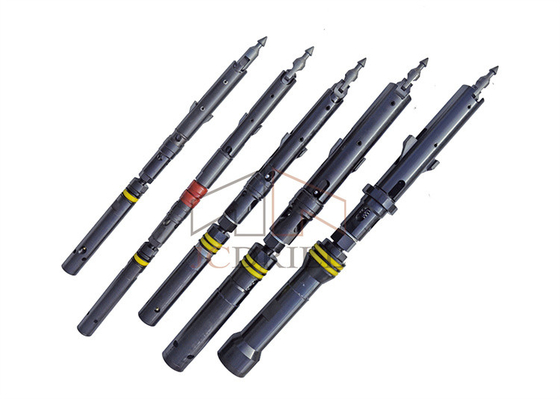

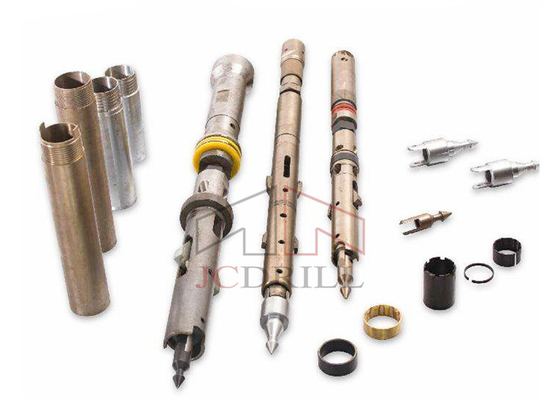

핵심 배럴 조립체는 이너튜브 그룹과 외측 튜브 그룹으로 구성됩니다.이너튜브 그룹은 다음으로 구성됩니다 :헤드 어셈블리, 튜브, 코어 리프터 케이스, 암심 포집기, 스톱링.
이너튜브 단체들은 드릴링 공정 동안 중심 시료를 모으고, 외측 튜브 단체들로부터 독립합니다. 외측 튜브 그룹은 핵심 배럴 부품의 나머지로 구성됩니다 :
잠금형 결합, 이행 접속기, 외관.
외측 튜브 그룹은 항상 더 홀로 맨 아래 남아 있고 드릴링 공정 동안 이너튜브 그룹을 수용합니다.
ID# | 항목 | 기술 | 유닛 | 중량(KG) |
AQ | ||||
1-11 | 3m 핵심 배럴 | SZJ-AQ-3000 | 세트 | 24.27 |
1-11 | 1.5m 핵심 배럴 | SZJ-AQ-1500 | 세트 | 15.29 |
BQ | ||||
1-11 | 3m 핵심 배럴 | SZJ-BQ-3000 | 세트 | 40.45 |
1-11 | 1.5m 핵심 배럴 | SZJ-BQ-1500 | 세트 | 25.49 |
NQ | ||||
1-11 | 3m 핵심 배럴 | SZJ-NQ-3000 | 세트 | 64.88 |
1-11 | 1.5m 핵심 배럴 | SZJ-NQ-1500 | 세트 | 47.31 |
HQ | ||||
1-11 | 3m 핵심 배럴 | SZJ-HQ-3000 | 세트 | 98.30 |
1-11 | 1.5m 핵심 배럴 | SZJ-HQ-1500 | 세트 | 67.53 |
PQ | ||||
1-11 | 3m 핵심 배럴 | SZJ-PQ-3000 | 세트 | 142.50 |
1-11 | 1.5m 핵심 배럴 | SZJ-PQ-1500 | 세트 | 100.29 |
두배의 튜브 표면 | ||||
(표면 탐사 드릴을) 분류하세요 | 측정 시스템(MM) | 임페리얼 시스템 (안에) | ||
구멍 직경 | 코어 직경 | 구멍 직경 | 코어 직경 | |
BQ | 60 | 36.4 | 2.36 | 1.43 |
NQ | 75.7 | 47.6 | 2.98 | 1.88 |
HQ | 96.1 | 63.5 | 3.78 | 2.5 |
PQ | 122.7 | 85 | 4.83 | 3.34 |
3중 튜브 표면 | ||||
NQ3 | 75.7 | 45 | 2.98 | 1.78 |
HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> HQ 헤드 어셈블리 구조도
ID# | 항목 | 기재 | 유닛 | 중량(KG) |
1-29 | 헤드 어셈블리 | HQ-TKZC | 세트 | 18.90 |
1 | 앞장 | HQ-TK-LMT | Pc | 0.27 |
2 | 정지 스프링 | HQ-TK-DWTH | Pc | 0.01 |
3 | 디텐트핀 | HQ-TK-DWX | Pc | 0.02 |
4 | 앞장 점 기지 | HQ-TK-MTZ | Pc | 0.8 |
5 | 래치 리트랙팅 건 | HQ-TK-HSG | Pc | 2.9 |
6 | 스프링 핀 | TXX-11*35 | Pc | 0.01 |
7 | 봄 핀(2) | TXX-12.7*70 | 그룹 | 0.08 |
8 | 볼트 | LS-M8*25 | Pc | 0.01 |
9 | 세탁기 | HQ-TK-DP | Pc | 0.2 |
10 | 압축 스프링 | HQ-TK-YSTH | PC | 0.2 |
11 | 상위 래치 몸 | HQ-TK-TKJ | Pc | 2.2 |
12 | 링크(2) | HQ-TK-LJB | 쌍 | 0.12 |
13 | 래치(2) | HQ-TK-TKB | 쌍 | 0.66 |
14 | 스프링 핀 | TXX-12.7*50 | Pc | 0.03 |
15 | 랜딩 어깨 | HQ-TK-XGH | Pc | 0.15 |
16 | 시일 밸브 | HQ-TK-MFF | Pc | 0.02 |
17 | 래치 본체를 낮추세요 | HQ-TK-XGJT | Pc | 2.3 |
18 | 스토버 고정 나사 | HQ-TK-TJLM | Pc | 0.25 |
19 | 축 | HQ-TK-ZZ | Pc | 2.7 |
20A | 셧-오프는 열심히 밸브로 조절됩니다 | HQ-TK-FP | Pc | 0.05 |
20B | 전개 전폐용 밸브 소프트 | HQ-TK-FP-H | Pc | 0.05 |
21 | 조정하는 세탁기(2) | HQ-TK-JGD | 그룹 | 0.28 |
22 | 태도(2) | ZC-569306 | 그룹 | 0.35 |
23 | 추력전달고리 | HQ-TK-ZCHT | Pc | 0.25 |
24 | 가늘고 긴 부싱 | HQ-TK-ZCZ | Pc | 1.6 |
25 | 태도 | ZC-51305 | Pc | 0.17 |
26 | 압축 스프링 | HQ-TK-ZZTH | Pc | 0.3 |
27 | 고정 나사 | ZSLM-M24 | Pc | 0.1 |
28 | 튜브 캡 조립 | HQ-TK-NGJTZC | Pc | 3.07 |
28A | 튜브 캡 | HQ-TK-NGJT | Pc | 2.8 |
28B | 그리스 피팅 | ZYZ-M6*1 | Pc | 0.01 |
28C | 볼(2) | GQ-22 | 그룹 | 0.08 |
28D | 체크 밸브 본체 | HQ-TK-FYG | Pc | 0.18 |
>> 패키지 & 출하
우리에 관한 >>
JCDRILL은 사용자들에게 고급 품질 마이닝과 드릴링 솔루션을 제공합니다, 우리가 항상 품질에 의해 생존에 대한 전략적 개념에 초점을 맞추며, 신용에 의해 개발.
우리는 굴착 장치, 우물 굴착 장치, 다이아몬드 코어 굴착 장치, 앵커 굴착 장치와 상대적 부속물과 드릴링 서비스를 강타하여 연구, 개발과 바위의 제품에서 전문화했습니다. 끊임없이 지금 우리의 브랜드 JCDRILL을 확립하는 우리의 진보 기술, 우수한 장비, 엄격한 시험 수단과 좋은 서비스 네트워크와 모든 고객들을 위한 전문적 드릴링 솔루션을 시장의 좋은 이미지를 제공하고 우리 제품이 50%의 국내시장을 설명하고, 40개국 이상까지 수출이었고 우리가 ISO9001에게 다음을 수여했습니다 11월에 2000년, 2002년.
우수한 기술과 확실한 시장 서비스 능력으로, 우리가 양쪽 건전한 마케팅 시스템과 우수한 서비스 지원 시스템을 가지며, 그것이 우리가 국내외 모두에서 고객들의 자신감을 얻을 수 있도록 도와 줍니다, 우리는 또한 굴착 장치 사용자들에게 고급 품질 전문적 공기 압축기 해결책과 상대적 애프터 서비스를 제공할 수 있습니다.
|
