제품 상세 정보:
|
| 모델 번호: | 핵심 배럴 NQ 머리 | 타입: | 이중 코어 배럴 |
|---|---|---|---|
| 표준: | AQ BQ NQ HQ PQ | 상품명: | 핵심 배럴 조립체 |
| 애플리케이션: | 전선 코어 드릴링 | 색: | 검정색 |
| 패키지: | 나무상자 패키지 | 시리즈: | DCDMA 전선 큐 시리즈 |
| 중량: | 13.70 킬로그램 | 직경: | BC NC HC PC BC3 NC3 HC3 PC3 Ｔ 시리즈 |
| 길이: | 1.5m, 3m | ||
| 하이 라이트: | 3m 핵심 배럴 조립체,aq 핵심 배럴 조립체,나큐 핵심 배럴을 채굴하기 |
||

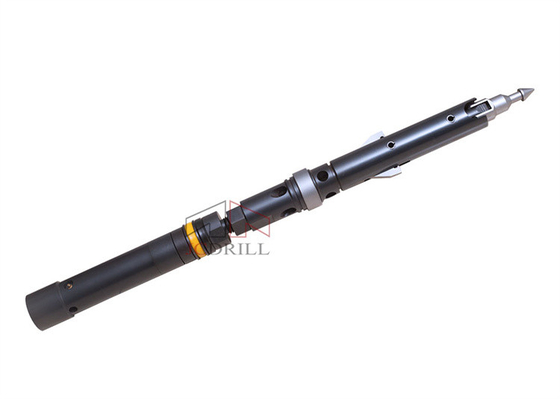

사용 두배의 튜브 Aq 나큐 Bq Hq Pq 핵심 배럴 조립체 다이아몬드 코어 드릴 툴을 채굴하는 남아프리카 공화국
>> 도입
와이어라인 코어링 체계는 핵심 배럴 조립체와 상사식 국회를 포함합니다.핵심 배럴 조립체는 튜브 그룹과 외관 그룹으로 구성됩니다.내부와 외관은 1.5 미터와 3 미터의 표준 길이를 가지고 있습니다.

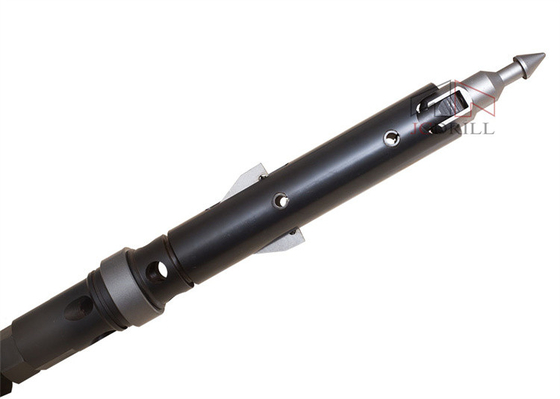

헤드 어셈블리는 공급합니다 : 삽입과 내부 튜브 조립체의 회복을 허락하기 위한 래칭하고 피봇팅 창촉 메커니즘, 튜브가 구멍을 뚫는 동안 움직이지 않은 채로 남아 있고 샘플 피해를 피할 수 있게 허락하기 위한 베어링 어셈블리, 유체 압력 작동 지시와 유체 제어 밸브.
모든 헤드 어셈블리는 밸브 부재들이 가득 차거나 막힌 튜브를 보여주면서, 압축될 때 유압 신호를 드릴 시공자에게 제공하는 차단 밸브 조립체를 통합시킵니다.

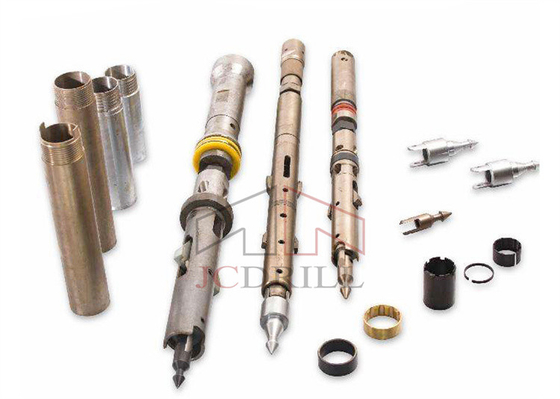

핵심 배럴 조립체는 이너튜브 그룹과 외측 튜브 그룹으로 구성됩니다.이너튜브 그룹은 다음으로 구성됩니다 :헤드 어셈블리, 튜브, 코어 리프터 케이스, 암심 포집기, 스톱링.

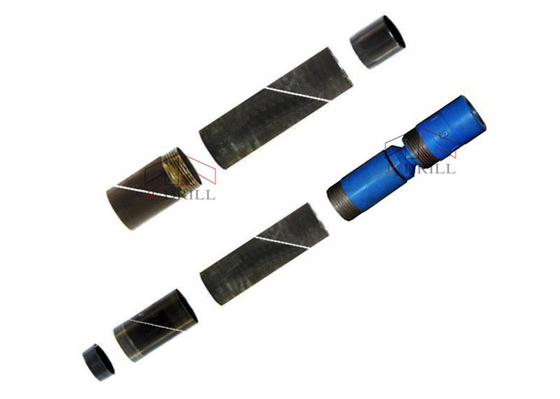

이너튜브 단체들은 드릴링 공정 동안 중심 시료를 모으고, 외측 튜브 단체들로부터 독립합니다. 외측 튜브 그룹은 핵심 배럴 부품의 나머지로 구성됩니다 :
잠금형 결합, 이행 접속기, 외관.
외측 튜브 그룹은 항상 더 홀로 맨 아래 남아 있고 드릴링 공정 동안 이너튜브 그룹을 수용합니다.
| ID# | 항목 | 기술 | 유닛 | 중량(KG) |
| AQ | ||||
| 1-11 | 3m 핵심 배럴 | SZJ-AQ-3000 | 세트 | 24.27 |
| 1-11 | 1.5m 핵심 배럴 | SZJ-AQ-1500 | 세트 | 15.29 |
| BQ | ||||
| 1-11 | 3m 핵심 배럴 | SZJ-BQ-3000 | 세트 | 40.45 |
| 1-11 | 1.5m 핵심 배럴 | SZJ-BQ-1500 | 세트 | 25.49 |
| NQ | ||||
| 1-11 | 3m 핵심 배럴 | SZJ-NQ-3000 | 세트 | 64.88 |
| 1-11 | 1.5m 핵심 배럴 | SZJ-NQ-1500 | 세트 | 47.31 |
| HQ | ||||
| 1-11 | 3m 핵심 배럴 | SZJ-HQ-3000 | 세트 | 98.30 |
| 1-11 | 1.5m 핵심 배럴 | SZJ-HQ-1500 | 세트 | 67.53 |
| PQ | ||||
| 1-11 | 3m 핵심 배럴 | SZJ-PQ-3000 | 세트 | 142.50 |
| 1-11 | 1.5m 핵심 배럴 | SZJ-PQ-1500 | 세트 | 100.29 |
| 두배의 튜브 표면 | ||||
| (표면 탐사 드릴을) 분류하세요 | 측정 시스템(MM) | 임페리얼 시스템 (안에) | ||
| 구멍 직경 | 코어 직경 | 구멍 직경 | 코어 직경 | |
| BQ | 60 | 36.4 | 2.36 | 1.43 |
| NQ | 75.7 | 47.6 | 2.98 | 1.88 |
| HQ | 96.1 | 63.5 | 3.78 | 2.5 |
| PQ | 122.7 | 85 | 4.83 | 3.34 |
| 3중 튜브 표면 | ||||
| NQ3 | 75.7 | 45 | 2.98 | 1.78 |
| HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
| PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> NQ 헤드 어셈블리 구조도
| ID# | 항목 | 기재 | 유닛 | 중량(KG) |
| 1-29 | 헤드 어셈블리 | NQ-TKZC | 세트 | 9.93 |
| 1 | 앞장 | NQ-TK-LMT | Pc | 0.27 |
| 2 | 정지 스프링 | NQ-TK-DWTH | 그룹 | 0.01 |
| 3 | 디텐트핀 | NQ-TK-DWX | 그룹 | 0.02 |
| 4 | 앞장 점 기지 | NQ-TK-MTZ | Pc | 0.53 |
| 5 | 래치 리트랙팅 건 | NQ-TK-HSG | Pc | 1.14 |
| 6 | 스프링 핀 | TXX-11*35 | Pc | 0.01 |
| 7 | 봄 핀(2) | TXX-12.7*50 | Pc | 0.02 |
| 8 | 볼트 | LS-M8*20 | Pc | 0.01 |
| 9 | 세탁기 | NQ-TK-DP | Pc | 0.04 |
| 10 | 압축 스프링 | NQ-TK-YSTH | PC | 0.03 |
| 11 | 상위 래치 몸 | NQ-TK-TKJ | Pc | 1.26 |
| 12 | 링크(2) | NQ-TK-LJB | 쌍 | 0.06 |
| 13 | 래치(2) | NQ-TK-TKB | Pc | 0.28 |
| 14 | 스프링 핀 | TXX-12.7*38 | Pc | 0.01 |
| 15 | 조정하는 세탁기(2) | NQ-TK-JGDP | 그룹 | 0.03 |
| 16 | 시일 밸브 | NQ-TK-MFF | Pc | 0.02 |
| 17 | 랜딩 어깨 | NQ-TK-XGH | Pc | 0.11 |
| 18 | 래치 본체를 낮추세요 | NQ-TK-XGJT | Pc | 1.13 |
| 19 | 스토버 고정 나사 | NQ-TK-TJLM | Pc | 0.19 |
| 20 | 축 | NQ-TK-ZZ | Pc | 1.46 |
| 21A | 셧-오프는 열심히 밸브로 조절됩니다 | NQ-TK-FP | Pc | 0.03 |
| 21B | 전개 전폐용 밸브 소프트 | NQ-TK-FP-H | Pc | 0.03 |
| 22 | 조정하는 세탁기(2) | NQ-TK-JGD | 그룹 | 0.08 |
| 23 | 추력전달고리 | NQ-TK-ZCHT | Pc | 0.08 |
| 24 | 태도 | ZC-51305 | Pc | 0.17 |
| 25 | 가늘고 긴 부싱 | NQ-TK-ZCZ | Pc | 0.82 |
| 26 | 태도 | ZC-51204 | Pc | 0.08 |
| 27 | 압축 스프링 | NQ-TK-ZZTH | PC | 0.25 |
| 28 | 고정 나사 | ZSLM-M18*1.5 | 0.12 | |
| 29 | 튜브 캡 조립 | NQ-TK-NGJTZC | Pc | 1.6 |
| 29A | 튜브 캡 | NQ-TK-NGJT | Pc | 1.33 |
| 29B | 그리스 피팅 | ZYZ-M6*1 | Pc | 0.01 |
| 29C | 볼(2) | GQ-22 | 그룹 | 0.08 |
| 29D | 체크 밸브 본체 | NQ-TK-FYG | Pc | 0.18 |
>> 패키지 & 출하
