제품 상세 정보:
|
| 타입: | 핵심 드릴링 리그 | 딜 깊이 능력: | 1500M(BQ) |
|---|---|---|---|
| 구멍 직경: | BQ, NQ, HQ, PQ | 교련 각: | 45°-90° |
| 맥스 회전 요리사 모자: | 4650N.m | 애플리케이션: | 채광 |
| 엔진: | Cummins 6CTA8.3-C195 | 수용량을 철수하십시오: | 30kN |
| 총 중량: | 10000kg | 엔진 힘: | 145kw |
| 사이즈: | 6250 × 2220 × 2730 mm | ||
| 하이 라이트: | 중핵 드릴링 기계,다이아몬드 중핵 훈련 장비 |
||

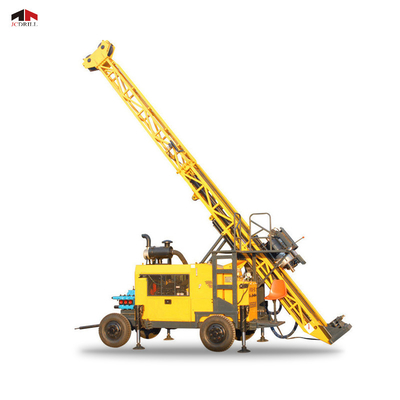

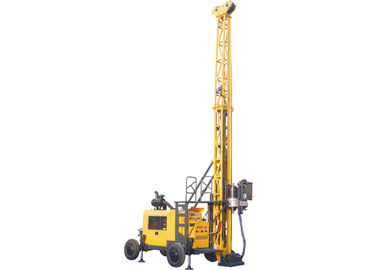

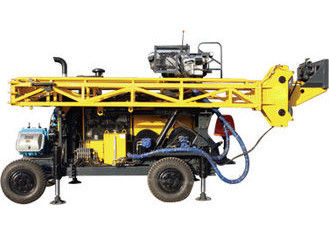

트레일러는 BQ 1500m 굴진능력과 장비를 꿰뚫는 가지고 다닐 수 있는 JCD1500 완전 유압식 다이아몬드 코어를 탑재했습니다
애플리케이션
JCD1500 새로운 모델 완전 유압식 핵심 굴착 장비는 진보되고 그것이 국내외에서 똑같은 종류 장비의 기준 기술로, 휠 트레일러에 전형적 유압식 드릴 장비입니다. 굴착 장비는 합리적 설계와 뛰어난 성능을 가지고 있습니다. 그것은 유지 관리를 위해 쉽습니다.
휠 트레일러 위의 JCD1500 수력 굴착 장비는 주로 경사지고 스트레이트 공 드릴링을 위해 사용됩니다. 그것은 지질학, 야금학, 석탄, 원자력 발전소 산업, 수문학의 그리고 다른 산업 분야에서 탐사와 예측을 위해 사용될 수 있습니다. 그것은 주로 다이아몬드와 탄화물 팁 비트를 이용하여 핵심 굴착 장치입니다. 적절한 활용과 합리적 유지관리는 유용성과 긴 직장 생활로 최고 작전과 공연을 보증할 수 있습니다. 그러므로, 모든 고객들은 엄밀하게 유지 관리에 대해 매뉴얼을 따라야 합니다. 장비 파손과 개인 상해와 다음과 같은 원인, 고객들의 기타 등등과 같은 모든 손실은 그들의 자기 동작에 책임이 있어야 합니다.
본서에서 묘사된 그것들을 넘어 ·Any 애플리케이션.
·Any는 혼자 주제넘게 장비로 바꿉니다.
안전 지침과 규정과 대조적으로 ·Any 작전 또는 성능과 / 또는 전혀 매뉴얼을 위한 요구 뒤에 어떠한 사용.
전체적 기계에 그리고 요구조건에 대한 각각 성분에 ·Any 유지.
특성
굴착 장비는 완전 유압식 구동, 타이어 여파 타입을 채택하고 따라서 그것이 휠 트레일러에 전형적 유압식 드릴 장비입니다. 드릴 헤드는 투-스피드 기계적 변속 기어의 기능과 변속 모터에 의해 가동되며, 진보적이고 단순한 구조로 무계단변속. 드릴 헤드는 시스템이 움푹한 스핀들과 유압원통과 체인을 연결하면서 공급되고 운전됩니다. 유압원통의 피스톤 로드가 일정한 거리를 이동하면, 제도는 기능을 가지고 있습니다, 드릴 헤드 움직임이 거리를 두배로 할 것입니다. 철탑은 각도 0에서 90의 낮은 중력 중심과 구멍 뚫기 구멍과 전체적인 장치의 좋은 안정의 사정 거리 안에 조정될 수 있습니다. 장비는 운영자에게 좋은 지상 시계와 넓고 편안한 근무 조건을 제공합니다. 장치는 전체 구조를 꽤 조사하고, 지향된 사람들에 대한 디자인 생각을 구체화합니다.
(1) 신뢰할 만한 성능
국제적으로 비판적 보조 장비를 구입하는 지침에 근거할 때, 디젤 엔진, 유압펌프, 메인 밸브, 모터, 크롤러 환원제와 주요한 수력 예비품은 국내외에서 모두 입양된 유명한 브랜드 제품입니다.
(2) 휠 트레일러 위의 고효율 유압식 드릴 장비
큰 토크, 높은 동력 장치 할당으로 그리고 합리적 구조설계와 발전된 작전 방법과 드릴 로드의 6 미터 (19.7 피트) 길이로, 이것들이 굴착 장비의 높은 작전과 성능 효율을 보증하는 모두.
(3) 환경 보호
설계를 감소시킨 디젤 엔진, 전문적 소음의 더 낮은 환경 오염적 방사와 함께, 굴착 장비는 완전히 도시 작전과 성능에 적합합니다.
(4) 휠 트레일러에 유압식 드릴 장비를 구하는 에너지
선행 로드 민감한 제어 기법을 채택할 때, 굴착 장비는 최 하위 수준에 소비 전력과 발열을 줄였습니다. 우아한 개요, 소형 구조, 신뢰할 만한 성능과 작전으로 쉽게, 현재 국내시장의 완전 유압식 핵심 굴착 장비에서 선택되는 것은 우선 사항 장비입니다.
상술
이러한 테이블에서 형태들은 필드 경험을 기반으로, 산정되었고, 합리적으로 기대될 수 있습니다. 실제 천공 능력은 유지 도구와 상황에서 계속 의존할 것입니다, 시추기술과 장비가 사용되었습니다.
| 디젤 엔진 | 모델 | (가속이 붙은 쿠민스 6CTA8.3-C195와 냉각된) 요금 물 |
| 치환 | 8.3L (2.19 US 갤론) | |
| 힘 | 145kW (195HP) | |
| 정격회전속도 (공장의 설정) | 2200rpm | |
| 굴진능력 | BQ | 1500 Ｍ (4920 피트) |
| NQ | 1300 Ｍ (4264 피트) | |
| HQ | 1000 Ｍ (3280 피트) | |
| PQ | 680 Ｍ (2230 피트) | |
| 드릴 헤드 | 회전 모터 | 두배 수력 원동기 -변수와 거꾸로 할 수 있는 제조사 :SAUER-DANFOSS |
| RPM | 두 Shifts/ 무계단변속 0-1145 RPM | |
| 비율 | 1번째 8.776:1 2번째 2.716:1 | |
| 머리 오프너 | 유압 구동과 옆을 향한 활주대 | |
| 수력 척(pq) | 수력으로 열려 디스크는 클램핑을 튀게 합니다, 정상폐접속이 222 400 엔의 굴대 홀딩 캐패시티를 타이핑합니다 | |
| 맥스. 토크 | 4650 N·m(3427 lbf·ft) | |
| 유지 지름 | 121 밀리미터 (4.76 인치) | |
| 맥스. 축의 리프팅 능력 | 150 나트 (33720 라이브프) | |
| 맥스. 전력 공급 | 75 나트 (16860 라이브프) | |
| 초기의 펌프 패키지 | 드릴 헤드 회전, 메인 호이스트, 감탕뽐프 & 라인 윈치의 구동을 위한 축 방향 피스톤 가변 변위 3실린더 펌프. | 제조사 : DANFOSS 1번째 펌프 :28.5MPa 2번째 펌프에 있는 150LPM :25MPa 3번째 펌프에 있는 120LPM : 25MPa에 있는 102 라인 퍼 미니트 |
| 수압탱크 | 능력 | 420 Ｌ (111 US 갤론) |
| 권양 속도 (단일 와이어) | 38-70m / 분 (벌거벗은 드럼) | |
| 주요 부분의 능력 | 호이스팅 힘 (단일 와이어) | 77kN (17310 라이브프) |
| 승강기 | 강선 지름 | 18 밀리미터 (0.71 인치) |
| 강선 길이 | 50 Ｍ (164 피트) | |
| 권양 속도 (단일 와이어) | 164m/min (벌거벗은 드럼) | |
| 전선의 능력 | 호이스팅 힘 (단일 와이어) | 12 나트 (2698 라이브프)은 (드럼을 노출시킵니다) |
| 승강기 | 강선 지름 | 6 밀리미터 (0.24 인치) |
| 강선 길이 | 1500 Ｍ (4920 피트) | |
| Mast 높이 | 11 Ｍ (36 피트) | |
| Mast 조절 각 | 0' ―90' | |
| 천공 경사각 | 45' ―90' | |
| Mast | 피딩하는 타격 | 3800 밀리미터 (150 인치) |
| 하락 타격 | 1500 밀리미터 (59 인치) | |
| 공급 당기기 | 15000 킬로그램 (33075 파운드) | |
| 공급 공세 | 7500 킬로그램 (16538 파운드) | |
| 로드 당기기 | 3m 또는 6m (9.84feet 또는 19.68 피트) | |
| 감탕뽐프 피트 클램프 | 타입 | 왕복 펌프 트리플렉스 잠수부 |
| 모델 | BW250 | |
| 타격 | 100 밀리미터 (3.9 인치) | |
| 출력 음량 | 250,145, 90, 52 L/min (66, 38, 24, 14 US 갤론 / 분) | |
| 방출 압력 | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| 클램핑 범위 | 홀 Ф154mm (6.06 인치)를 통한 55.5-117.5 밀리미터 (2.19-4.63 인치) | |
| 다릅니다 | 중량 | 10000 Kg (22050 파운드) |
| 차원 (L × W ×H )로 일하기 | 5652×2130×10200mm (222.5×83.9×401.6 인치) | |
| 수송 차원 (L × W ×H ) | 5970×2130×2730mm (235×83.9×107.5 인치) | |
| 교통 방식 | 타이어형 |
고객 사례
서비스
에 우리의 판매 서비스 시스템 뒤에, 우리가 이 시스템에서, ISO-9000 일련에 따라 엄밀하게 완전한 조절 시스템을 확립하고, 기술 날짜와 문제가 해결책을 해결하고 예방 대책이 누구에 제공될 것이고 프로젝트를 유지하고, 모든 예비품이 설치 설명서, 패킹 리스트, 제조의 지시, 자격과 보증서와 새로운 OEM 제품에서 사용될 것입니다.
우리는 한 장비와 한 사건을 제공합니다, 말하자면 에프터 서비스인 무한한 서비스가 장비의 직장 생활을 위해 마지막인 순서 확인으로부터 시작됩니다.
