제품 상세 정보:
|
| 모델 번호: | XY300 | 드릴링 깊이: | 1100m(NQ) |
|---|---|---|---|
| 드릴링 직경: | BQ-HQ | 교련 관 길이: | 4.2m |
| 용법: | 지질학과 광물 탐사 | 교련 METHOLD: | 진흙 훈련 |
| 맥스 방추 속도: | 30-1050r/min | 엔진 힘: | 48kw@1500rpm |
| 머드 펌프: | BW250/BW160 | 드릴링 각: | 90-75 |
| 하이 라이트: | 다이아몬드 중핵 훈련 장비,유압 중핵 드릴링 기계 |
||

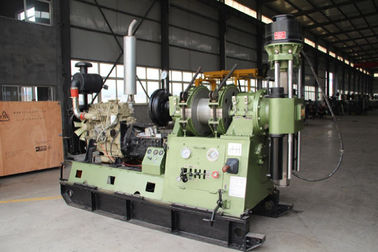

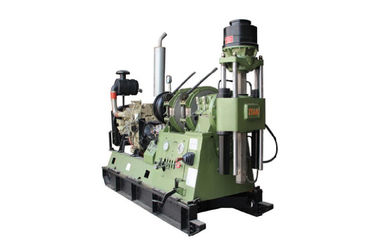

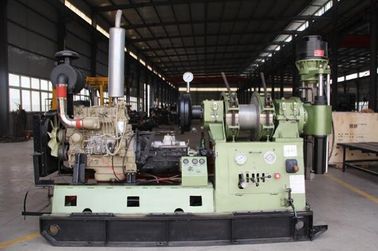

XY-44A를 꿰뚫는 지질학 / 광물 탐사 핵심을 위한 고성능 다이아몬드 코어 굴착 장비
애플리케이션
스핀들형 굴착 장치로서, XY-44A 핵심 굴착 장비는 물브레이크와 일직선으로 정렬되는 데 다이아몬드 비트 또는 텅스텐-카바이드 -티핑된 약간이 필요합니다. 그것은 더 오랫동안 이동하는 이중 실린더와 함께 공급됩니다. 그것의 오일은 유체 정착 현상과 수력 스파이더 디스크에 의해 2 반대 방향에서 공급됩니다. 그것은 넓게 건설 지질학 조사, 수문학 착정기와 기초적 파일 공학에서 사용됩니다 (잘 구멍을 뚫는 코어 드릴링이 시추를 축적합니다).
한 가지 훌륭한 주목이 있습니다. 핵심 굴착 장비는 신기술을 채택했습니다. 기술은 특히 대직경 드릴 파이프에, 많은 모델들에서 사용될 수 있습니다. 이 기술은 드릴링 효율을 향상시키도록 사실상 효과적입니다.
특성
1. 더 많은 속도 그레이드 (8 학년)이 있습니다, 낮은 동안 적절한 속도 범위와 고토크가 속도가 납니다. 맥스. 토크는 3200 Nom (2358 라이브프프트)에 달려있습니다. 핵심 굴착 장비 XY-44A는 티핑된 탕갈로이 카비드와 코어 드릴링과 건설 지질학 탐사, 수문학 착정기와 기초적 파일 공학과 더불어 다이아몬드 석유에 적응됩니다.
2. 큰 축 신분증 93 밀리미터 (3.66 인치)로, 훈련은 600 밀리미터 (23.62 인치)까지 더 오랫동안 타격으로 두배 유압 실린더와 함께 공급됩니다. 강한 과학 기술적 적용성으로, 장비는 전선으로 핵심을 추출하여 특히 대직경 드릴 로드 드릴링에 많은 분야에 적응될 수 있습니다 (상부 코어링). 그러므로 그것은 홀에서 덜 결점이 있는 것을 가진 드릴링 효율을 향상시킴에 있어 더 효과적입니다.
3. 핵심 굴착 장비를 위해 강력한 굴진능력과 함께, 평가된 천공 깊이는 그렇게 하기 위해 다가옵니다, 71 밀리미터 (2.80 인치) 유선 수신기 핵심 드릴과 000m (39.37 인치)가 막대를 답니다.
4. 몸무게에, 그리고 벌금에서 빛은 능력을 해체합니다, 장비가 쉽게 10개 부분 안으로 제거될 수 있습니다 ; 가장 큰 장치는 300 킬로그램 (661.5 파운드)에 있습니다. 전체 드릴이 2150 킬로그램 (4741 파운드)에 있다고, 그것은 산악 영역에서 특히 쉽게 이동될 수 있습니다.
5. 접시 스프링에 의해서 고정되고 유압 실린더로 늦추어 유압 척은 세 턱 자동 중심 설정에 의해 적용됩니다. 그것은 강하고 안정된 고정시키는 힘에 있습니다.
6. 이 코어드릴 장비는 안정되고 매끄러운 심공 천공을 위한 물브레이크를 갖추고 있습니다.
7. 석유에 단순한 기어 펌프를 공급할 때, 그것은 시설과 작동을 위해 쉽습니다 ; 에너지 소비에서 그리고 유압 시스템의 낮은 오일 온도에서 더 낮습니다 ; 핵심 굴착 장비는 안정된 드릴링에 확실히 있습니다. 수동 오일 펌프는 작동하는데 실패하여 전력 엔진에 구멍에서 드릴 툴을 끌어올리기 위해 사용에 놓일 수 있습니다.
8. 소형 구조와 합리적 설계로, 모든 성분이 노출된 채로,와 비 중첩된 것으로, 그것은 유지에게 편리합니다.
9. 460 밀리미터 (18.1 인치)까지 낮은 중력 중심과 긴 여행한 거리와 함께, 장비는 고속도 드릴링에 믿을 만하고 안정적입니다.
10. 그것은 개미 진동측정기와 홀에서 상태를 알게 되기 쉽습니다. 작동 핸들에서 더 덜, 장비는 확실히 그리고 유연하게 운영될 수 있습니다.
11. 핵심 굴착 장치는 심공 천공에서 꾸준히 그리고 안전하게 일할 수 있습니다
12. 한 개이거나 이중 기어와 함께 작동함으로써, 에너지의 저소모와 유압 시스템 석유의 저온이 있습니다.
13. 고장이 나서 권력의 경우에, 손켜기 오일 펌프는 드릴 툴을 끌어올리는데 사용될 수 있습니다.
14. 그것의 구조에 대해서 말하자면, 이 코어드릴 장비는 소형이고 합리적입니다.
15. 그것은 장수 제진 테이블 기구로 구멍 조건에 정통하기 쉽습니다
1. 드릴 능력
(1) 코어 드릴링
| 드릴 로드 다양성 | 드릴 로드 타입 | 드릴 깊이 | |
| 들락날락 플래너 | Ф43×6mm (Ф1.69×0.24 인치) | 1400 Ｍ (4592feet) | |
| 드릴 로드는 중국에서 했습니다 | Ф54×6 밀리미터 (Ф2.13×0.24 인치) | 1000 Ｍ (3280feet) | |
| Ф67×6 밀리미터 (Ф2.64×0.24 인치) | 830 Ｍ (2722feet) | ||
| 안쪽이어서 두꺼워졌습니다 | Ф50×5.5 밀리미터 (Ф1.97×0.22 인치) | 1300 Ｍ (4264feet) | |
| Ф60×6 밀리미터 (Ф2.36×0.24 인치) | 950 Ｍ (3116feet) | ||
| 전선과 추출하는 핵심 | Ф55.5×4.73mm(Ф2.19×0.19inch) | 1400 Ｍ (4592feet) | |
| Ф71×5 밀리미터 (Ф2.80×0.20 인치) | 1000 Ｍ (3280feet) | ||
| Ф89×5 밀리미터 (Ф3.50×0.20 인치) | 800 Ｍ (2624feet) | ||
| DCDMA (다이아몬드 코아 드릴 제조 협회는) 드릴 로드를 만들었습니다 |
안쪽이어서 두꺼워졌습니다 | BW | 1250 Ｍ (4100feet) |
| NW | 1000 Ｍ (3280feet) | ||
| HW | 660 Ｍ (2165feet) | ||
| 전선과 추출하는 핵심 | BQ | 1400 Ｍ (4592feet) | |
| NQ | 1100 Ｍ (3608feet) | ||
| HQ | 750 Ｍ (2460feet) | ||
(2) 잘 구멍을 뚫는 수문지질학
| 드릴 로드 타입 | 구멍 뚫기 구멍 Dia. | 천공 깊이 |
| 60 밀리미터 (2.36 인치) (트치킨드 외부적인) | 200 밀리미터 (7.87 인치) | 800 Ｍ (2624 피트) |
| 73 밀리미터 (2.87 인치) (트치킨드 외부적인) | 350 밀리미터 (13.78 인치) | 500 Ｍ (1640 피트) |
| 89 밀리미터 (3.5 인치) (트치킨드 외부적인) | 500 밀리미터 (19.69 인치) | 300 Ｍ (984 피트) |
(3) 기초 말뚝 드릴링
구멍 뚫기 구멍 dia. 89 밀리미터로 외부적인 (3.50 인치는) 드릴 로드를 두껍게 했습니다.
느슨한 형성 : 1000 밀리미터 (39.37 인치)
단단한 형성 : 600 밀리미터 (23.62 인치)
천공 깊이 : 100 Ｍ (328 피트)
2. 드릴링 엔젤 : 0' -360'
3. 전력 엔진
/ 분 전기 발동기 Y225S-4 37KW (49.62HP) 1480 Ｒ
912 82KW (110HP) 1500 Ｒ / 분 디젤 엔진 데우츠 F6L
4. 회전자
타이핑하세요 : 기계적으로 회전한 두배 유압원통 유압력을 공급하기.
가늘고 긴 I.D : 93 밀리미터 (3.66 인치)
축의 속도 :
| 전원 eng의 속도. (r/min) | (코어 드릴링을 위한) 1480년 |
| 긍정적 저속도 (r/min) | 83, 152, 217, 316 |
| 긍정적 고속도 (r/min) | 254, 468, 667, 970 |
| 부정적 속도 (r/min) | 67, 206 |
맥스. 축의 토크 : 3.2 KN·m (2358 lbf·ft)
스핀들스트로크 : 600 밀리미터 (23.62 인치)
맥스. 축의 리프팅 포스 : 120 나트 (26976 라이브프)
맥스. 축을 공세 : 90 나트 (20232 라이브프)
5. 핵심 굴착 장비의 승강기
플래너테리 기어링을 형성하세요
와이어 로프 dia : 17.5 밀리미터 (0.69 인치) 또는 18.5 밀리미터 (0.73 인치)
로프 (241839 파운드 / inch2에 대한 170 kg/mm2 동등물)을 위한 드럼 능력 :
(17.5mm 철연선) 110m (360.8 피트)
(18.5mm 철연선) 90m (295.2 피트)
Max.Lifting 힘 (하나의 줄) : 45 나트 (10116 라이브프)
와이어 로프의 기중속도
전력 eng 속도 1000r/min 0.47, 0.86, 1.22, 1.78 초당 미터 (1.54, 2.82, 4.00, 5.84 피트 / Ｓ)
전원 eng 속도 1500r/min 0.70 ; 1.29; 1.84; 2.68 초당 미터 (2.30, 4.23, 5.90, 8.79 피트 / Ｓ)
전력 eng 속도 1700r/min 0.805, 1.485, 2.12, 3.08 초당 미터 (2.64, 4.87, 6.95, 10.10 피트 / Ｓ)
6. 위기
형성되세요 : 마른 단일 칩 마찰 클러치
7. 기어박스
형성되세요 : 미끄러져 움직이는 기어박스 (4 속도가 긍정적이고 1가 부정적입니다).
8. 오일 펌프
형성되세요 : 단일 기어 펌프
치환 : 32+12 L/min (/ 분 8.5+3.2 US 갤론)
동작 압력 : 0-8 MPa (0-1160 psi)
맥스. 압력 : 12 MPa (1740 psi)
9. 핵심 굴착 장비의 물브레이크
동작 속도 (r/min) : 700―800
하나의 줄 댓가성 속도 : 3-8 초당 미터 (9.84-26.2 피트 / Ｓ)
하나의 줄 댓가성 로드 : 45 나트 (10116 라이브프)
10. 드릴 프레임
(슬라이딩 베이스로) 미끄러져 움직이는 미끄럼 종류를 형성하세요
역행정을 꿰뚫으세요 : 460 밀리미터 (18.11 인치)
11. 차원 (L×W×H) : 3030×1100×1890 밀리미터 (119.3×43.3×74.4 인치)
12. (동력 장치 없이) 무게의 훈련 : 약 2150 킬로그램 (4741 파운드)
13. 맥스. 중량의 디쉬아르제러블 장치 : 300 킬로그램 (662 파운드)
서비스
에 우리의 판매 서비스 시스템 뒤에, 우리가 이 시스템에서, ISO-9000 일련에 따라 엄밀하게 완전한 조절 시스템을 확립하고, 기술 날짜와 문제가 해결책을 해결하고 예방 대책이 누구에 제공될 것이고 프로젝트를 유지하고, 모든 예비품이 설치 설명서, 패킹 리스트, 제조의 지시, 자격과 보증서와 새로운 OEM 제품에서 사용될 것입니다.
우리는 한 장비와 한 사건을 제공합니다, 말하자면 에프터 서비스인 무한한 서비스가 장비의 직장 생활을 위해 마지막인 순서 확인으로부터 시작됩니다.
