제품 상세 정보:
|
모델 번호: | AK60 | 드릴 암석 경도: | F=6-20 |
---|---|---|---|
타입: | 회전하는 드릴링 리그 | 용법: | 앵커 드릴링, 구조 |
드릴링 깊이: | 60m | 드릴링 직경: | 90-150mm |
공기 소비: | 16-40m3/min | 드릴링 파이프 길이: | 1500mm |
구멍 각도 범위: | 0-360° | 회전하는 속도: | 30-60 R/min |
회전하는 토크: | 1500N.M | 전압: | 12V |
힘: | 12kw | 중량: | 65KGS |
하이 라이트: | 크롤러에 의하여 거치되는 교련 의장,건축 드릴링 장비 |

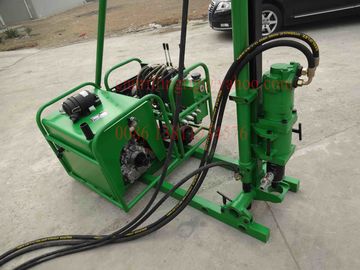

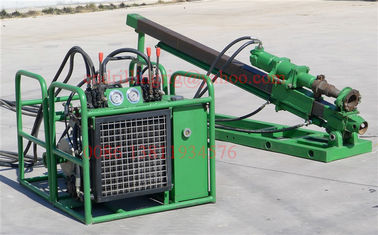

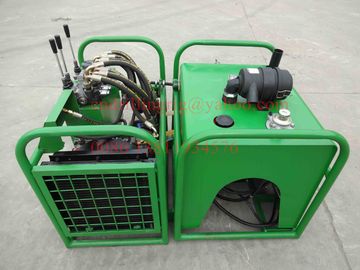

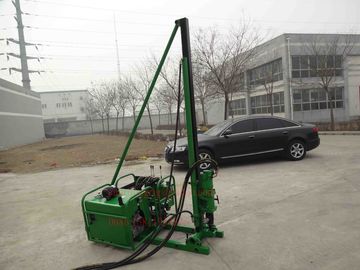

하향 구멍 장비 ISO / CE AK60을 꿰뚫는 경량의 건설 공학 앵커
이용 가능한 디젤 engine&electric 모터 드라이브
애플리케이션
AK-60 건설 앵커 굴착 장치는 가득 찬 유압 조종의 탑 드라이브 전력 헤드 훈련입니다. 굴착 장치가 익숙한 이 공학은 배류 정공과 더불어, 수력 발전소, 철도 또는 도로 건설 계획 이 비탈에 아주 튼튼하 주장 앵커홀을 뚫습니다. 그것은 또한 사태와 돌 붕괴 기타 등등과 같은 게오로그릭 재난을 방지하거나 해결하곤 했습니다. 게다가 그것은 또한 작은 사이즈 우물과 높은 압력 젯 그라우팅 구멍을 뚫은 것을 사용됩니다. 장비는 이미 넓게 (윤난에서) 닌보-다즈오우-웬즈오우 (저장성에서), 황산-행즈오우 (저장성과) 같은 또한 윤난, 광시성, 쓰촨성, 구이저우성과 후베이 성과 고속도로에서 위치된 수력 발전소, 달리-바오산과 같은 다양한 프로젝트에서 사용되었습니다.그것은 중국에서 중하중 앵커링 강화 사업을 위한 최우선 사항이 되었습니다.
특성
1. 건설 굴착 장치는 제거하는 교통사고의 강력한 능력과 더불어 큰 드릴링 능력, 적용, 빠른 드릴링 속도와 높은 드릴링 효율의 넓은 범위를 가집니다.
2. 탑 드라이브 전력 헤드의 출력 스핀들에서 연장 장치는 효과적으로 드릴 툴을 보호합니다. 반대 방향을 향하여 탑 드라이브 전력 헤드와 구멍입구 플레이트에서 설정하는 동안, 그것은 더 홀 경향 각도 범위와 훈련 높이 각형공을 증가시킬 수 있습니다.
3. 드릴 골조 위의 일련의 전면 부착 조정 가능 컬럼은 철탑 프런트 엔드의 높이를 조정해서 사용되며, 그것이 그것을 작업 위치와 협력하도록 편리하게 합니다.
4. 장비 구조가 별도 그룹 설계라고, 그것은 리모콘과 작전과 더불어 좋은 디스어셈블일리티, 빠르고 편리한 탑재와 운송, 더 좋은 작업 환경과 낮은 노동 강도를 보장합니다.
5. Mast는 보조편 (수평선상인 차축과 버클)과 훈련 골조 없이 바로 발판위에 고정될 수 있으며, 그것이 가능하고를 위해 매우 장비 몸무게와 파스너 수송을 줄입니다.
6. 우선적으로 집에 선택된 수입된 수력 원동기, 다른 주요 조립체는 생각되는 것으로 했고 고품질 제품이 그것의 안정적 런링 성능, 믿을 수 있는 상품 질과 긴 서비스 라이프를 보증합니다. 그것은 착용부의 표준화와 시리즈이즘의 고급 때문에 좋은 호환성을 가집니다.
7. 완전 유압식은 운전하고, 작동합니다, 단순한 스텝리스 이동이 작동하고, 편리하 유지합니다고 소수의 착용부.
8. 그것은 초경 비트 드릴링, 분노 드릴링, DTH 해머 드릴링, 잇따른 케이싱 드릴링 기타 등등과 같은 다양한 드릴 방식과 함께 사용될 수 있습니다.
상술
굴진능력 | AK60 (엔진 전력) |
타입 | hydraulic(4part) |
구멍 깊이 | 60 M |
구멍 직경 | Φ70-Φ150 밀리미터 |
드릴링 로드(Diameter×Length ) | 76mm*1500m/89×1500 밀리미터 |
구멍 각도 범위 | 0-360' |
탑 드라이브 전력 헤드의 출력 속도 | 30-60 R / 분 |
탑 드라이브 전력 헤드의 출력 토크 | 1500 Nm |
탑 드라이브 전력 헤드의 타격을 공급하기 | 1800 밀리미터 |
마스트 슬라이드 타격 | 500 밀리미터 |
탑 드라이브 전력 헤드의 최대 리프팅 능력 | 40 나트 |
탑 드라이브 전력 헤드의 최대 쓰러스트 세력 | 15 나트 |
유압 시스템에서의 정격 압력 | 20 Mpa |
드릴링 가이드 타입 | 유압 실린더 공급 |
유압 클램프 | 이용 가능합니다 |
엔진 / 모터 | KIPOR |
타입 | 4 타격, 직접 분사 |
실린더 | 2실린더, V-트윈 |
냉각 시스템 | 공냉 처리됩니다 |
모델 | KD2V86F |
힘 | 12 kW |
동작 속도 | 3600rpm |
중량 | 65kgs |
유압 시스템 | 기어 펌프 |
타입 | 기어 펌프 (3 유니언 펌프) |
흐름 속도 | 16/12/5L/min |
압력 | 18MPa |
Packing& 배달
서비스
에 우리의 판매 서비스 시스템 뒤에, 우리가 이 시스템에서, ISO-9000 일련에 따라 엄밀하게 완전한 조절 시스템을 확립하고, 기술 날짜와 문제가 해결책을 해결하고 예방 대책이 누구에 제공될 것이고 프로젝트를 유지하고, 모든 예비품이 설치 설명서, 패킹 리스트, 제조의 지시, 자격과 보증서와 새로운 OEM 제품에서 사용될 것입니다
