| 브랜드 이름: | JCDRILL |
| 모델 번호: | JKY150 |
| 모크: | 1 |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 500 SET/Year |

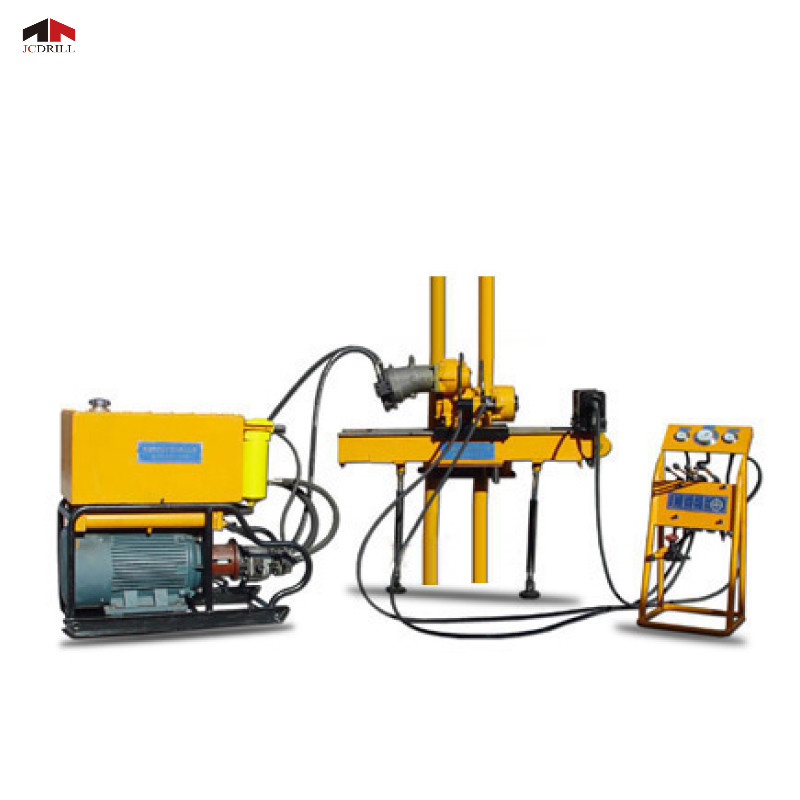

150M 전용 수압 핵 굴착 기계 터널 프로젝트를 위한 전기 모터
적용

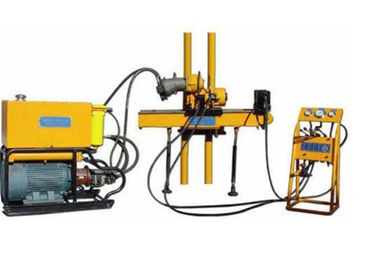

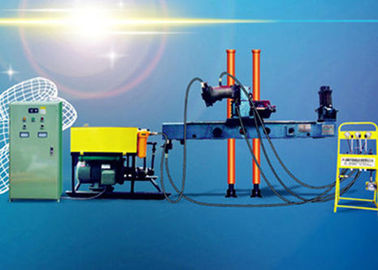

터널 코어 굴착 기구 는 특정 펌프 와 함께 터널 굴착 장비 의 주요 구성 요소 이다. 펌프는 땅 위 에 사용 되는 것과 동일 하다. 그러나,터널 코어 드릴링 리그에 대한 특별한 요구 사항이 있습니다그것은 네 가지 부분으로 구성됩니다: 주요 기계, 제어 플랫폼, 동력 단위 및 오일 탱크. 네 가지는 유연한 유도체로 연결되어 있습니다.
터널 코어 파리 리그가 작동하려면 방을 파야 합니다.동굴을 파는 것이 필요없고 굴착장 자체는 터널을 따라 이동 할 수 있습니다..
특징
1그것은 구조에서 분리되어 있으며, 크기가 작고, 무게가 가볍고, 이동에 유연하고, 작동에 편리합니다.
2. 수압 펌프는 운영 체제를 통해 폭발 방지 전기 모터에 의해 구동되고, 그 후 수압 펌프는 굴착 머리가 회전 하려면 수압 모터를 강요, 그리고 동시에,드릴 헤드의 움직임은 오일 실린더 & 체인 이중 속도 메커니즘에 의해 실현됩니다..
3. 수압 턱은 매듭과 전력 차단 보호 기능을 만족시킬 수 있습니다.
4. 마스트의 슬라이딩 및 확장 및 후퇴 기능은 마스트의 바닥이 땅이나 플랫폼에 닿는 것이 편리하므로 드릴 리그가 더 안정적입니다.
5윙링 팔과 마스트는 럭핑 움직임을 할 수 있습니다. 이는 다각 절개의 요구를 만족시킵니다.
6스핀드 회전 속도의 범위는 넓고 토크는 크다.
사양
| 모델 | 단위 | JKY150 | JKY200 | JKY300 |
| 깊이 용량 | m | 150 | 200 | 300 |
| 막대 직경 | mm | 33/43 | 33/43 | 33/43 |
| 구멍 직경 | mm | 37-47 | 37-47 | 37-47 |
| 구멍 각 범위 | ° | 0-360 | 0-360 | 0-360 |
| 출력 회전 속도 | Rpm | 500-1700 | 500-1700 | 720~1800 |
| 출력 토크 | Nm | 72~275 | 80~280 | 90~320 |
| 먹이 주행 | mm | 500 | 850 | 900 |
| 전체 전용량 | KN | 30 | 40 | 60 |
| 모터 모델 오일 펌프 | MN2-180M-4 | MN2-180M-4 | MN2-225S-4 | |
| 모터 전력 | V/Kw | 380/18.5 | 380/18.5 | 380/37 |
| 모터 모델 진흙 펌프 | MN2-132S-4 | MN2-132S-4 | MN2-132S-4 | |
| 수압 모터 | L6V55 | L6V55 | L6V80 | |
| 수압 펌프 | CBF-F 50-10 | CBF-F 50-10 | CBF-F 80-10 | |
| 오일 탱크 | 80L | 80L | 150L | |
| 진흙 펌프 모델 | DA-120 | DA-120 | BWJ-80 | |
| 진흙 펌프 흐름 속도 | L/min | 120 | 120 | 80 |
| 진흙 펌프 압력 | MPa | 3 | 3 | 3 |
| 무게 기둥 | 1kg | 160 | 260 | 380 |
| 차원 기둥 | mm | 1700*400*300 | 1600*400*300 | 1600*400*300 |
| 무게 조작 패널 | 1kg | 58 | 60 | 60 |
| 차원 조작 패널 | mm | 610*1050*530 | 610*1050*530 | 610*1050*530 |
| 중력 발전소 | 1kg | 275 | 280 | 450 |
| 차원 발전소 | mm | 1330*900*450 | 1330*900*450 | 1340*1010*560 |
