광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장

광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장
광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장 광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장 광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장

큰 이미지 :  광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장

제품 상세 정보:
원래 장소: 허베이 성
브랜드 이름: JKDRILL
인증: ISO,CE
모델 번호: KD251
결제 및 배송 조건:
최소 주문 수량: 1SET
가격: Negotation
포장 세부 사항: 표준 수출 수송 포장
배달 시간: 주식 또는 2weeks에서
지불 조건: T/T, L/C, D/P, 서부 동맹
공급 능력: 2000set/year

광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장

설명
모델: KD251 깊이 능력: 150-200m
보오링공 크기: 46 밀리미터 드릴 로드 사이즈: 42/43 밀리미터
최대 토크: >120NM 최대 회전 속도: ≥2000rpm
급식 힘: 18kN 수용량을 철수하십시오: 18kN
애플리케이션: 금, 광물과 지질 탐사
하이 라이트:

지하 드릴링 기계

,

유압 중핵 드릴링 리그

금 / 광물 / 지질 탐사 코어 드릴링을 위한 KD251 수력 지하 핵심 굴착 장비



애플리케이션



좁은 장소를 위한 KD 일련 지하 핵심 굴착 장치의 작은 콤팩트 디자인은 좁은 터널에 사용하기 위해 또는 미술관들에서 그것을 이상적이게 합니다. 설정하도록 빠르고 쉽게, KD 시리즈 코어 드릴링 장비의 메커니즘 로드 취급과 힌지 결합 막대 집게와 회전 장치는 탄력적, 효율적 드릴링을 의미합니다.

특성



1. 그것은 구조에서 분리되고, 무게에 크기, 빛에서 작고, 움직임에서 탄력적이고 작업에서 편리합니다.
2. 유압펌프는 운영 체제를 통하여 방폭 전동기에 의해 가동되는 후, 유압펌프가 드릴 헤드가 회전하게 하기 위해 수력 원동기를 실시하고 동시에, 드릴 헤드의 운동이 유압원통 & 체인 배속 메커니즘에 의해 실현됩니다.
3. 유압 척은 족쇄와 파워-오프 보호의 기능을 충족시킬 수 있습니다.
4. 철탑의 미끄러져 움직이고 확장한 것 리트랙팅 기능은 터치에 대한 철탑의 바닥에게 편리한 그것에게 지상 또는 플랫폼을 만들어줍니다, 그러므로 굴착 장비가 더 안정적일 것입니다.
5. 스윙잉 암과 철탑은 다중 각도 드릴링의 요구를 충족시키는 기중기 과폭 변동 움직임을 할 수 있습니다.
6. 가늘고 긴 회전 속도의 더 레인지는 넓고 토크가 큽니다.

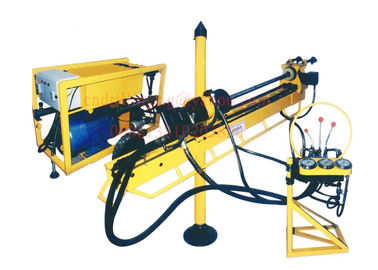

모두 수력 지하 핵심 굴착 장치는 동력 장치, 기계 본체, 제어판, 회전 장치, 막대 집게와 감탕뽐프로 구성됩니다.

광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장 0광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장 1

상술


기술 KD251 KD252 KD559 KD90
깊이 능력(m) Max.200/150 Max.210/270 Max.180/220 Max.180/300/400
보오링공 크기 46/46 46/46 75/59 95/75/59
드릴 로드 사이즈 42/43 42/43 71/55.5 89/71/55.5
로드 소재 강철 / Al 강철 / Al 강철 강철
맥스 토크(n.m) >120 >150 >200 >250
맥스 속도(RPM) ≥2000 ≥2200 ≥1800 ≥1500
공급 힘(kn) >18 >18 >24 >45
공급 길이 >18 >18 >24 >45

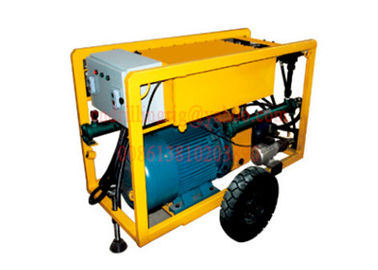

동력 장치

동력 장치는 바퀴 달린 프레임에 설치되고 이동하기 쉽고 그것이 그것이 일하고 있을 때 거리에게 선체를 남길 수 있습니다.동력 장치는 고전력 전동기, 기어 박스, 두배 유압펌프 (주요 유압 펌프 다이빙 로터리 헤더와 서브 유압펌프가 공급 실린더를 운전합니다), 작동유 탱크, 필터, 핸들 펌프, 전기 콘트롤 박스와 기타를 가지고 있습니다.



모델 크기(L*W*H)MM 중량(KG)
KD251 1300*940*1050 550
KD252 1550*1100*1210 765
KD559 1550*1100*1210 800
KD90 1550*1100*1210 800

메인 바디

선체는 있고 피드 프레임, 회전 머리로 구성되고, 막대 집게, 기둥이 사아엠브리에 cylinder.facilitate와, 분해됩니다.드릴링은 칼럼에 의해 0-360 급 터널내에 구멍을 뚫을 수 있습니까.

모델 크기(L*W*H)MM 기둥(S*H)MM 중량(KG)
KD251 1630*300*500 95*2500-3200 300
KD252 2370*300*500 95*2500-3500 380
KD559 2370*300*500 95*2500-3500 380
KD90 2380*310*500 95*2500-3500 390



제어판

제어판은 단순하지만 단지 facility.operator가 모든 작업이 행해질 수 있는 조종봉을 추진하거나 당깁니다, 그것이 오토마틱리 공급 할 수있, 급송력과 속도가 제어되기 쉽습니다.척과 막대 집게와 굴착 장치가 드릴 로드 동일자, 시스템 압력, 급송력과 수세식 물이 압박한 계기 레귤러 멤버가 해답하는 퀴즈 프로를 로딩하고 언로딩시키고 매우 일 효율을 높일 수 있는 하는 동일자 작동합니다.

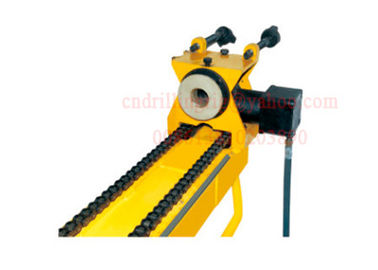

로터리 헤더

로터리 헤더 축의 내경은 58 밀리미터이고 유압 척의 턱이 다른 크기 로드에 빠른 적응을 허락하는 것을 바꿉니다.축은 수력 원동기에 의해 적응을 자동적으로 가속시킵니다.그것은 사용 1:2.5가 비율을 전할 때 로로타내셔널 고속과 고토크에 도달할 수 있습니다.



막대 집게

막대 집게의 그릴링하는 조치는 기계적으로 수력 chuck.it 통제력과 동기화되지만, 수력으로 열립니다.이 설계와 주요 장점은 막대 집게가 기름 압력이 언엑스피트리 떨어져야 할지라도 그것이 굴착 스트링에 사로 잡은 로레이스를 결코 바라지 않는다는 것입니다 ;그리고 드릴링의 안전을 보장하세요.



감탕뽐프

감탕뽐프, KD251과 KD252 굴착 장치를 위한 보조 장비는 다이아몬드, 강철 또는 카바이드 굴착 비트를 이용하여 얕은 홀을 뚫을 때 세정 액체를 운반하는데 사용됩니다.액체는 도달할 수 있고 깨끗한 물, 에멀젼과 슬러리 물 기타 등등을 포함합니다.KD251,KD252에 사용된 BWJ-80A 감탕뽐프는 수평선상 단일 함수, 세개 실린더 왕복 피스톤 펌프입니다.그것은 스피드치나게 기기에 의해 세개의 다양한 흐름 레벨을 얻을 수 있습니다.단순 구조, 경량에 이런 유형 감탕뽐프 특징이 크기에서 작아 쉽게 유지합니다 AND 연산.

프로젝트에서



광석/무기물/지질 탐험 핵심 훈련을 위한 유압 지하 교련 의장 2

서비스



XY-44A를 꿰뚫는 지질학 / 광물 탐사 핵심을 위한 고성능 다이아몬드 코어 굴착 장비

에 우리의 판매 서비스 시스템 뒤에, 우리가 이 시스템에서, ISO-9000 일련에 따라 엄밀하게 완전한 조절 시스템을 확립하고, 기술 날짜와 문제가 해결책을 해결하고 예방 대책이 누구에 제공될 것이고 프로젝트를 유지하고, 모든 예비품이 설치 설명서, 패킹 리스트, 제조의 지시, 자격과 보증서와 새로운 OEM 제품에서 사용될 것입니다.


우리는 한 장비와 한 사건을 제공합니다, 말하자면 에프터 서비스인 무한한 서비스가 장비의 직장 생활을 위해 마지막인 순서 확인으로부터 시작됩니다.
